HASCO עם כל מה שצריך בתבנית – תבניות split חיישני קירבה ומערכת קירור בלעדית

החברה מציגה מגוון פתרונות חכמים להזרקה: תבניות split חדשות ומנגנוני החלקה לעבודה עם חלקים בעלי גיאומטריות מורכבות. חיישני קירבה שאינם סובלים מבלאי ומערכת הקירור CoolCross לתעלות חמות יעילות, הבלעדית לחברה

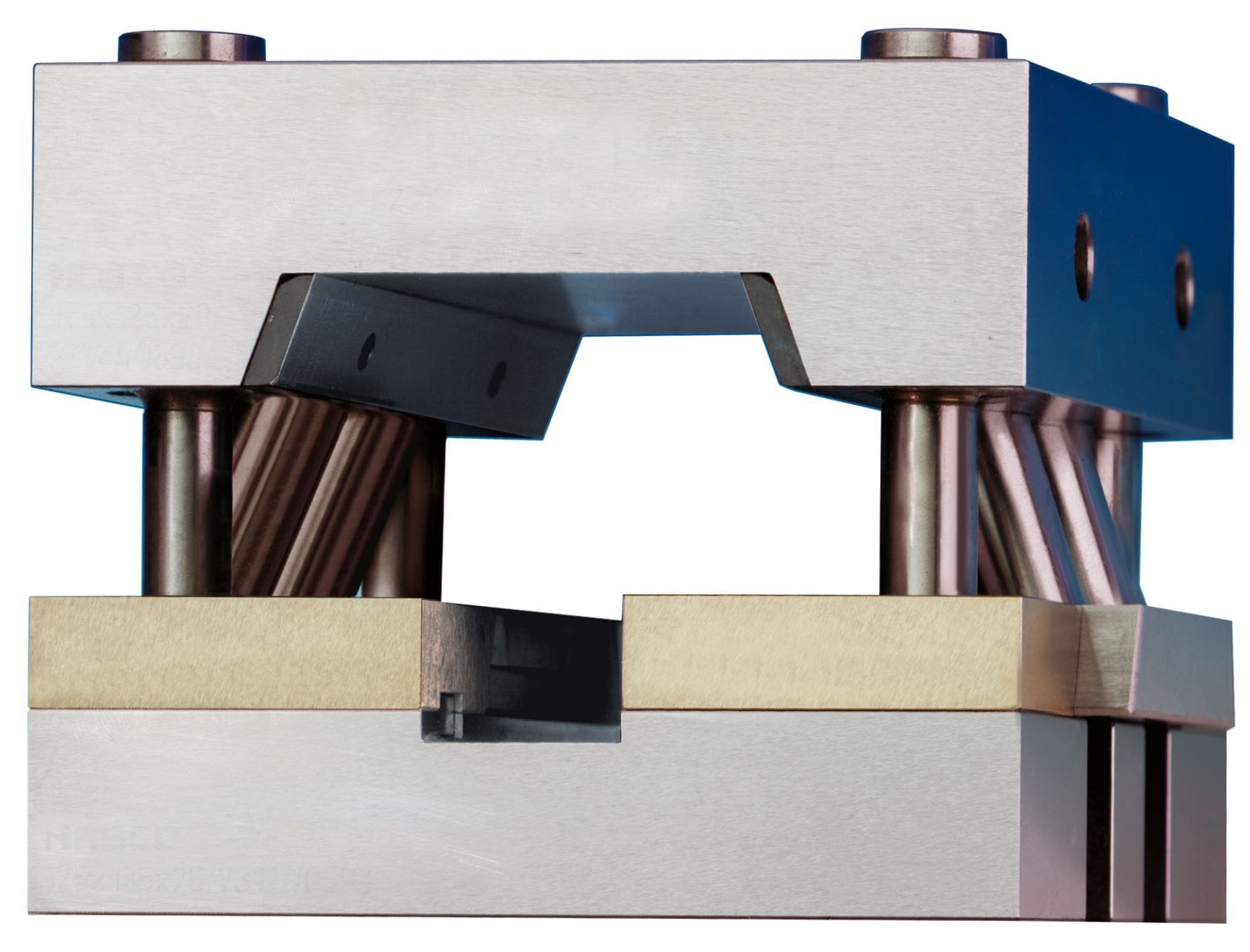

תמונה 1: תבנית split מסדרת HASCO K2500.

תבניות ה-split מסדרת K2500 – לייצור חלקים מורכבים

תבניות split מיועדות לייצור חלקים מורכבים שלא ניתנים לחליצה בתבנית רגילה. לחלקים אלו מאפיינים שאינם ניצבים לקו החיבור של התבנית, כגון: בליטות, חורים, או אזורים שקועים בחלק היוצרים  undercuts. על מנת לאפשר חליצה בטוחה, קיימות בתבנית יחידות מובנות המאפשרות פתיחה בכיוון נוסף על ידי החלקה (slides) וכך מאפשרות שחרור החלקים ללא נזק.
סדרת התבניות K2500 (תמונה 1) מבית HASCO בנויה בצורה מודולרית ומאפשרת פתיחה מרבית של התבנית וניצול מקסימלי של משטחי העבודה. זאת הודות להתאמה של מנגנוני ה- split והחלקים הפונקציונליים לממדי התבנית. הן עשויות מפלדות איכותיות (ESU 1.2343 & 1.2767) וזמינות ב-8 גדלים שונים. בכל אחד מהם קיימים חמישה גבהים שונים לפיצול התבנית התואמים למידות הסטנדרט של HASCO.

יחידות slide חדשות מבית HASCO

יחידת Z18185 slide (תמונה 2) תומכת באפשרויות חדשות לעיצוב התבנית. היא מסייעת בחליצת חלקים בעלי גיאומטריות חליצה מאתגרות ומייתרת את הצורך בקדחים למוטות החלקה אלכסוניים הצורכים מקום רב. למערכת גם יכולת ספיגת כוח גבוהה. התקנת היחידות מתבצעת בקלות מקו חיבור התבנית ומציעה שטח פעולה רחב לצד שטח התקנה מינימלי. היחידות יכולות לעבור התאמה אישית על ידי HASCO עבור יישומים תובעניים. ציפוי DLC מבטיח החלקה איכותית לתחזוקה קלה ואורך חיים ארוך עם תחזוקה מועטה. יחידות אלו מותאמות לשאר חלקי התבניות של HASCO.

תמונה 2: יחידת Z18185 slide מבית HASCO.

מתגי קרבה (proximity switch) חדשים של HASCO

חיישנים אינדוקטיביים אלו הכרחיים לתהליך הזרקה תקין. בניגוד לחלקים מכניים, הם פועלים ללא מגע וכך אינם סובלים משחיקה. מתגי הקרבה החדשים HASCO Z1472 ו- HASCO Z1476 (תמונה 3) משמשים לניטור מיקום מדויק. הם מנטרים באופן חשמלי תנועות של רכיבים מוליכים ברצף התנועה ובנקודות הקצה, כאשר אלו עוברים דרך שדות מגנטיים.

בין יתרונותיהם הבולטים: חיווט עמיד לקצרים וקוטביות הפוכה, התאמה ליישומים בטמפרטורות גבוהות, מעטפת מפלדת אל-חלד להגנה מפני השפעות סביבתיות, עמידות בפני זעזועים וחיי מדף ארוכים.

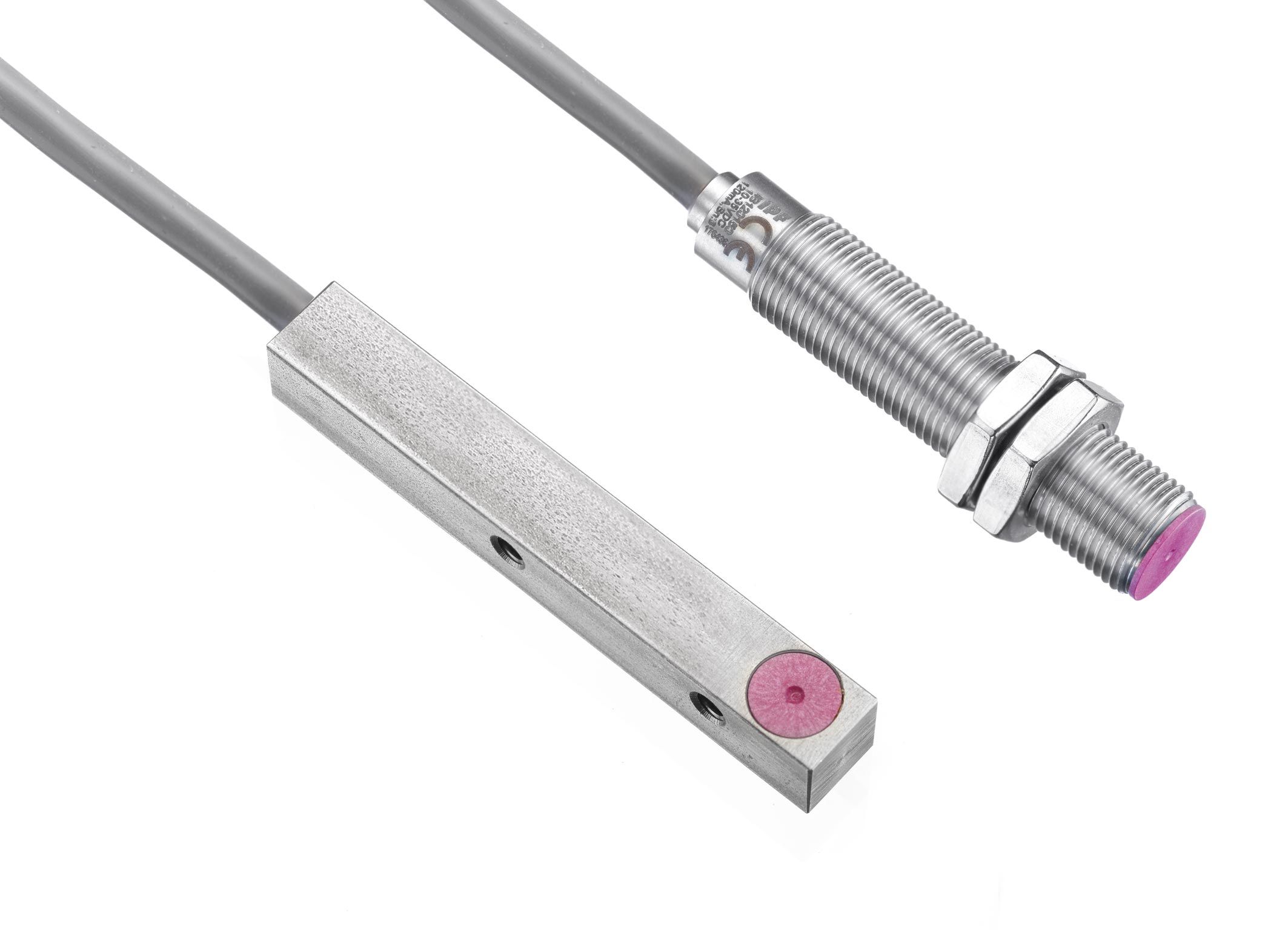

תמונה 3: מתגי הקרבה HASCO Z1472 ו- HASCO Z1476החדשים מבית HASCO.

מערכת הקירור CoolCross Z99 הבלעדית ל-HASCO

דרך יעילה לקירור התבנית ללא עלויות ייצור גבוהות היא מערכת הקירור הבלעדית של HASCO, ה- CoolCross Z99 (תמונה 4). מדובר למעשה בתעלות קירור עצמאיות, החוצות זו את זו באותו מישור בצורה גמישה וזולה בפלטה דקה אחת. העיצוב הייחודי מבטל את הצורך במישור קירור נוסף, ובזכות העובי המופחת, ניתן להשתמש בפיה ואלמנטי הנחיה וחיבור קצרים יותר וכמו כן ברכיבים זולים יותר בתבנית. המערכת מייצרת פיזור טמפרטורה אחיד בליבה או באינסרט, בנוסף לקירור קבוע בכל פאות המובלעת, לכל משך מחזור ההזרקה. מערכת CoolCross Z99 מונעת הופעה של נקודות חמות (hot spots) ומצוידת במנגנון מיוחד המונע בצורה מלאה רוטציה לא רצויה של מי הקירור בתעלות ע"י מנגנון נעילה מיוחד. בהתקנת המערכת בפלטה עבה, ניתן לבחור את עומק ההתקנה בצורה משתנה באמצעות מתאם Z9901.

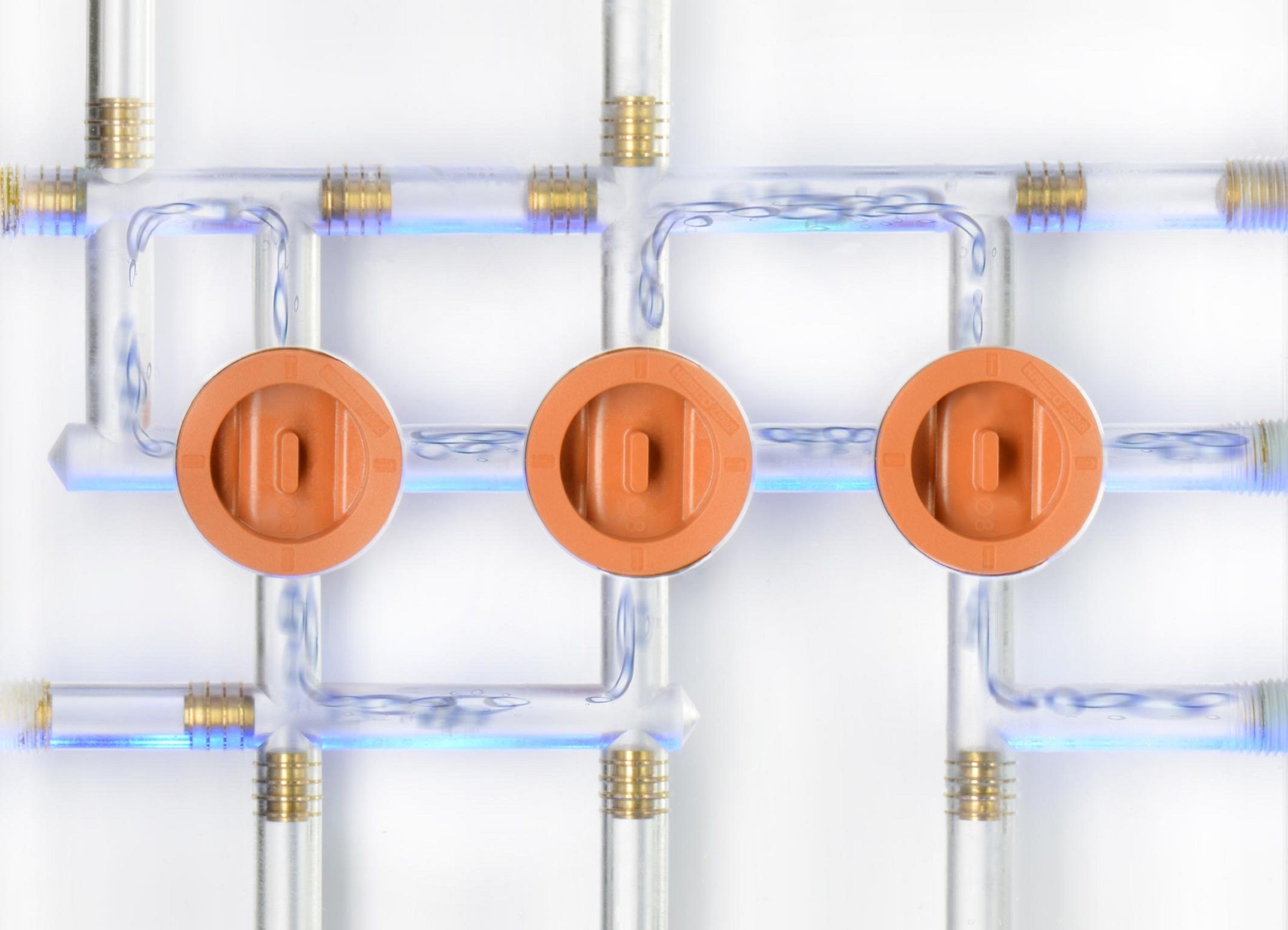

תמונה 4: מערכת קירור לתבניות הזרקה CoolCross Z99 מבית HASCO.

למידע נוסף:

א.א. נייגר, 04-629-1860/1, [email protected]
