שם המותג יישמר, ומכונות ההזרקה יהיו זמינות גם בישראל
4 יוני, 2023

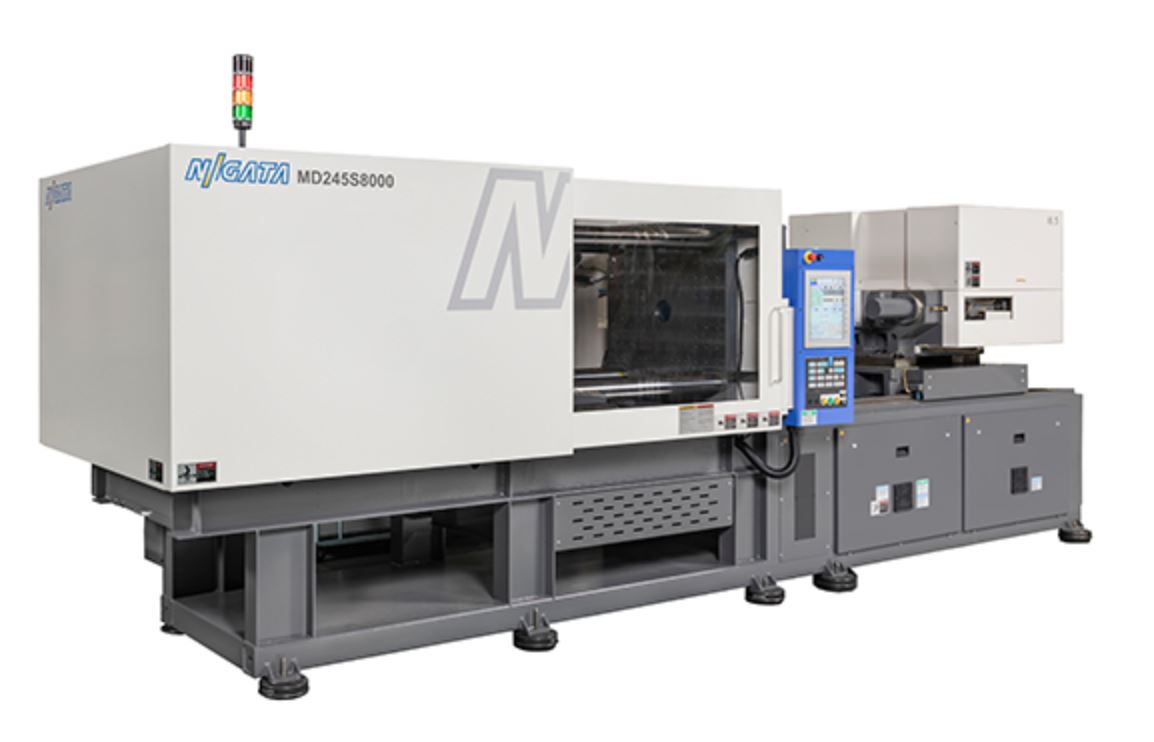

תמונה 1: מכונת הזרקה חשמלית מסדרת MD-S800 מבית NIIGATA, המצטרפת החדשה ל-HAITIAN.
במרץ 23 התבשרנו על רכישה אסטרטגית מעניינת של חברת NIIGATA היפנית על ידי ענקית מכונות ההזרקה HAITIAN. החברה הנרכשת פעילה משנת 1895 (!), ומפתחת מכונות הזרקה מתחילת שנות ה-60. החברה חתומה על מכונת ההזרקה החשמלית ורטיקלית הראשונה בעולם, ועל פתרונות הנדסיים מקוריים שפיתחה להזרקה מדויקת.
אחד מהפתרונות ההנדסיים המעניינים ש-NIIGATA מציעה מתמקדים במבנה יחידת ההזרקה הדו צירי שלה, המסייע לבקרה איכותית על לחץ ההזרקה, בהפחתת ממדי היחידה כולה ובשיפור יציבות בשלב לחץ ההחזקה (Holding Pressure). בנוסף, יחידת ההזרקה יציבה במיוחד, ובתוספת מסילות הנעה ליניאריות השומרות על מקביליות התנועה, מאפשרת שמירה על רמת דיוק גבוהה בתהליך הייצור.
בדגמי MD-S800 החדשים של החברה, נערכו שיפורים ביחידת הנעילה שסייעו בשיפור אורך חיי התבנית. מערך הלחיצה האחורי בפלטה הנעה כולל מנגנון RST (Rear side tension) השומר על פיזור נכון של כוח הנעילה ומונע דפורמציות ועיוותים בתבנית.
יחידת הגנת תבנית מבוססת לחץ נמוך מתעדת את לחץ הסגירה, המומנט ומהירות מנוע הסרבו. הבקרה מזהה שינויים חריגים בערכים ומפסיקה את פעולת המכונה באופן מידי. בנוסף, המכונות של NIIGATA כוללות מערכת בקרה מהדור האחרון, J4, מתוצרת Mitsubishi Electric המחוברת ישירות למנוע הסרבו ומאפשרת תגובתיות מהירה.
מערכת הבקרה של החברה מאפשרת שליטה נפרדת על כל אחד מפרמטרי התהליך: מהירות ולחץ ההזרקה, הלחץ הנגדי ומהירות סיבוב הבורג של השלבים השונים. בנוסף, ניתן לשלוט גם על אופן המעבר בין ערכי כל פרמטר בשלבי ההזרקה השונים. לדוגמא, לקבלת מוצרים ללא קווי זרימה ניתן לעבור בצורה הדרגתית בין מהירויות ולחצי הזרקה. מנגד, במוצרים דקי דופן ומרובי מובלעות נעשים מעברים חדים ומהירים בלחצים ובמהירויות העבודה.
בקרת לחץ המילוי נעשית בעזרת הפחתה הדרגתית של מהירות ההזרקה עד לערך מוגדר. שיטה זו מאפשרת להימנע מלחצי שיא נקודתיים (מאמצים) במוצר העלולים לגרור עיוותים במוצר וסימני שריפה.
בקרת טמפרטורת הדיזה והצילינדר מקצרת את זמן החימום. זאת על ידי ארבעה שלבי בקרה של הצילינדר. בשיטה זו מתקבל שיפור דיוק החימום, וניתן להגיע ל-300 מעלות תוך 30 דקות בלבד. בנוסף, מעבר אוטומטי לשלב בידוד מתרחש לפני שריפת החומר בצילינדר.
פתרון הנדסי מעניין נוסף של החברה הוא מנגנון האטימה בחלקו האחורי של חילזון ההזרקה. בסיום ההזרקה, סיבוב החילזון מופסק, והוא נסוג כולו בתוך הצילנדר. בשלב זה החילזון הופך את כיווניות הסיבוב ונע שוב קדימה. סדר פעולות זה מסייע לאיטום אחיד לאורך זמן, ותורם ליציבות תהליך הייצור. המנגנון מותאם לעבודה עם היתך בעל צמיגות נמוכה, מהירויות מילוי איטיות, ובמוצרים בנפח קטן.
NIIGATA נוגעת פה באחד הפרמטרים החשובים ביותר המשפיע באופן ישיר על הפרודוקטיביות הייצור. קיצור זמן המחזור מושג בעזרת ביצוע פעולות במקביל בשלבי התהליך. החיסכון מושג בעזרת שילוב פעולות סינכרוניות – חליצה מתבנית המתבצעת במהלך פתיחתה, שימוש בלחצי נעילה נמוכים, והורדת לחצים בתבנית במהלך הקירור. בנוסף, החברה הקדישה תשומת לב לבקרה תגובתית ומהירה בשלבי פתיחת התבנית וסגירתה, הכוללת הפחתה בויברציות.
HAITIAN עתידה לשלב את מוצרי NIIGATA בסל הפתרונות שלה תוך שמירה על שם המותג שצבר מוניטין בשוק. מכונות אלו זמינות לרכישה גם בישראל.
למידע נוסף:
אסף תעשיות, בני מאייר: 052-398-4873, [email protected]
