ENGEL מציגה כלי בקרה לאופטימיזציה בפתיחת וסגירת התבנית

הכלי החדש, iQ motion control, מתאים במיוחד לייצור מהיר, והודגם בתערוכת ה-K האחרונה. האופטימיזציה מסייעה לקיצור משמעותי של 10% בזמן ההזרקה היבש

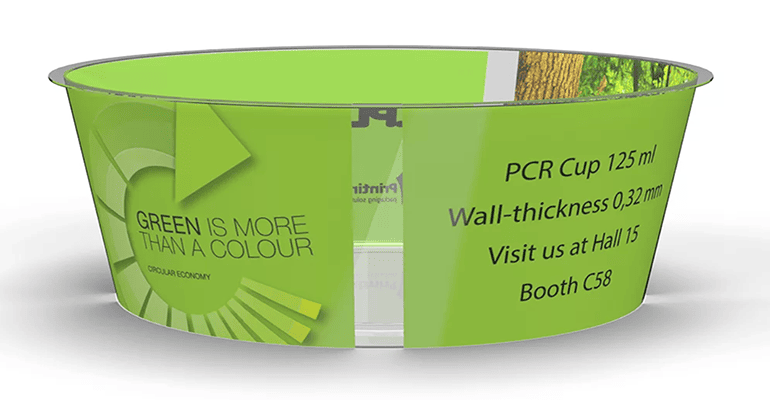

תמונה 1: אריזה דקת דופן בתוספת IML, מ-PET ממוחזר. זמן המחזור עבר אופטימיזציה בעזרת iQ motion control מתוצרת ENGEL.

תהליך ההזרקה מורכב מרצף של פעולות המכתיבות יחד את זמן המחזור. בין פעולות אלו נמצאים תנאי הייצור שהמוצא עצמו צריך, זמן ההזרקה עד למילוי של המובלעה וזמן הקירור. פרמטרים שתלויים בביצועי המכונה עצמה הם תנועות סגירת ופתיחת התבנית. אופטימיזציה של התאוצה והתאוטה בתנועות יחידת הנעילה יכולה להביא לחיסכון נוסף בזמן מחזור יקר ולייעול הייצור והתמחיר של מוצר הסופי. ENGEL מציעה פונקציית תוכנה חדשה המוקדשת כולה לאופטימיזציה זו.

iQ motion control  – לאופטימיזציה בתנועת חלקי התבנית

המערכת החדשה, המשולבת בבקרת מכונת ההזרקה, מבצעת למעשה פירוק של התנועה לתת שלבים. לכל חלק בתבנית יש נקודת התחלה וסיום במרחב, ותאוצה שמביאה אותו אליהן. פונקצייתiQ motion control  מבצעת חישובים ואופטימיזציות להאצה הנחוצה בכל שלב כזה, תוך שמירה על פרמטרים הרלוונטיים בייצור. חישובים אלו מבוססים על מהחל פתיחת התבנית, אך גם משקל התבנית וכוח הנעילה. התוצאה היא תנועה מהירה יותר המאפשרת חליצה מוקדמת, שתורמת לקיצור זמן המחזור. כלי התוכנה מנצל טוב יותר את הפוטנציאל של המכונה וטכנולוגית ההנעה שלה, וזאת מבלי לצרוך הספק חשמל גבוה יותר.

כלי זה בא לידי ביטוי בעת החלפות תבנית וכן כאשר מכוונים את מהלך הפתיחה הרצוי. במצבים אלו התנועה של צד הנע בתבנית אינה אופטימלית או בגלל חוסר בזמן או בגלל שנשמרות הגדרות עבודה עודפות שיתאימו בהמשך לתבניות גדולות יותר.iQ motion control  הופך מקרים כאלה לנחלת העבר – לא משנה איזה פרמטר ישתנה, מסלול התנועה הטוב ביותר יחושב עצמאית על ידי התוכנה, תוך התחשבות במגבלות, לקבלת זמן מחזור מינימלי אפשרי.

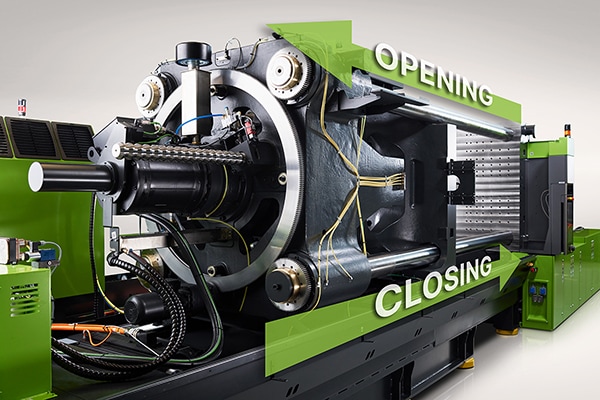

תמונה 2: קיצור זמני פתיחת התבנית וסגירתה בעזרת iQ motion control מתוצרת ENGEL.

עובדים עם PET ממוחזר ומקצרים ב-10% את זמן המחזור היבש

הדגמה חיה לפעולת התוכנה החדשה באה לידי ביטוי בתערוכת ה-K האחרונה. iQ motion control נכללה בתצוגת מכונת e-speed 280, שהדגימה הזרקה בדחיסה (Injection compression) של אריזת PET ממוחזר דקות דופן בעובי 0.3 מילימטרים בשילוב IML. האנליזה שבוצעה על ידי הכלי לתנועת התבנית בת הארבע מובלעות מצאה כי זמני פתיחת התבנית וסגירתה תופסים נתח משמעותי מסך זמן המחזור שעמד על כ-3.15 שניות. לאחר אופטימיזציה, זמני תנועת התבנית התקצרו מ-1.27 שניות ל-1.12 שניות – ירידה של עשרה אחוזים. שיפור זה מגלם ירידה של יותר מחמישה אחוזים בזמן המחזור הכולל – שירד אל מתחת לשלוש שניות.

היישום החדש נכלל בחבילה הסטנדרטית של כל המכונות החשמליות החדשות בסדרות e-cap ו-e-speed המותאמות לייצור בביצועים גבוהים בתעשיות האריזה והמדיקל. גם דגמים ישנים יותר יכולים להיעזר בפתרון החדש, כאשר ניתן להתאימו אליהם.

למידע נוסף:
ארן מחקר ופיתוח, אלון לרמן, [email protected] ,054-664-5770
