מה מחכה לנו בגרסה 16 של CIMATRON?

מישנה: הגרסה החדשה תושק בכנס הכרזות ב-16.11.22 מטעם חברת CAMBRIO. ליצרני התבניות שביננו, אבל לא רק עבורם, ריכזנו כמה חידושים שתוכלו למצוא בתוכנת ה-CAM/CAD המובילה בתעשייה

אחד הכלים להצלחה שעומדים לרשות מתכנני ויצרני תבניות הוא התיעלות בתכנון ובייצור. אלו מהם שבוחרים במעטפת המקיפה של CIMATRON יקבלו פתרון CAM/CAD המסייע להם להעביר עבודה מהתכנון לייצור תוך קיצור זמנים ושמירה על תחרותיות ורווחיות. גרסת תוכנה חדשה, 16 במספר, תושק בקרוב בכנס לקוחות של חברת CAMBRIO שיתקיים באמצע נובמבר. נביא כאן חלק ממה שמחכה לנו בגרסה החדשה.

יכולות CAM משופרות

אחד השיפורים, המהווה יכולת ייחודית ל-CIMATRON, הוא ה-Automatic Drill nodes. פונקציה זו מזהה את כל הקדחים ומתאימה את טכנולוגיית הקידוח ואת הכלי המתאים, עבור כל קדח בנפרד. אין צורך להגדיר ידנית את צורת העבודה לכל קדח ומתקבל חיסכון זמן משמעותי ככול שהתבנית מרובת קדחים.

שיפור נוסף מתאים לתבניות מרובות גבהים, שבעת יצורם נדרשת הסרה גסה של כמות גדולה של חומר גלם. ה-VoluMill Pocket בוחר את מסלול העיבוד האופטימלי שמסיר כמה שיותר חומר גם בכיסים או מובלעות בהן קשה יותר לבצע עיבוד גס בצורה מדויקת. כך נחסך זמן משמעותי בשלב העיבוד העדין (הפיניש).

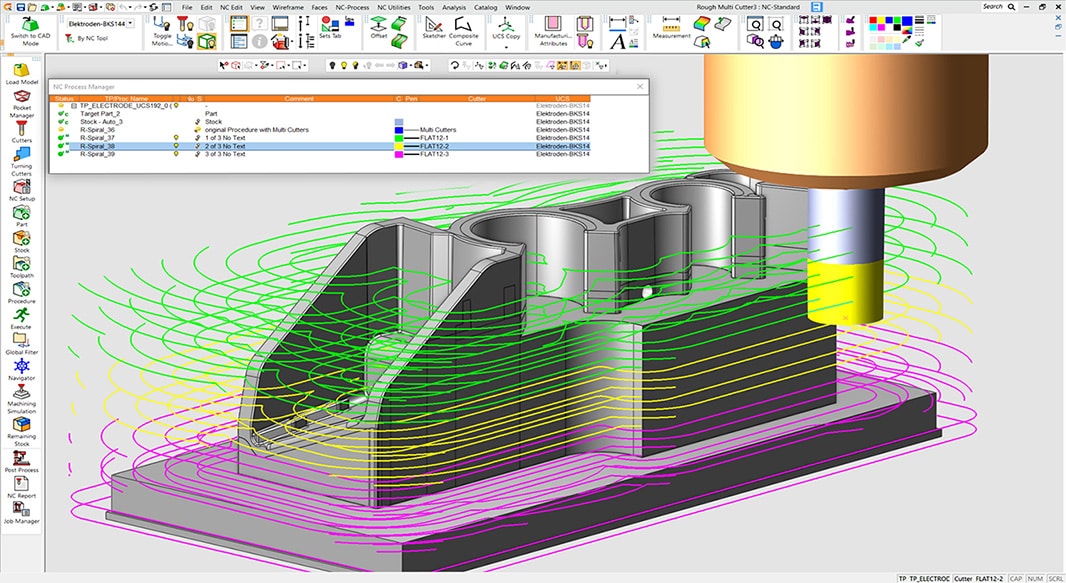

תמונה 1: פונקציית VoluMill Pocket לעיבוד גס גם במובלעות וכיסים דורשים דיוק.

גם בתחום העיבוד 5 צירים המשמש לעיבודים מתקדמים וכן לתבניות מרובות משטחים מציגה החברה עדכונים. מעכשיו תומכת בתוכנה בגיאומטריות נוספות תוך חיסכון בזמן: End mill, Sphere mill, Lollipop mill, Taper mill ו-Chamfer mill.

יכולות ייחודיות בתכנון התבנית וכלי העבודה

בגרסה החדשה ניתן לנעול אוטומטית את הזרקנים (Ejector)), על מנת למנוע את תנועתם. בנוסף, ניתן לשנות את ראש הזרקן ואת האביזר המייצר אותו בהתאם לדרישות הנעילה המתאימות על מנת ליצור את המובלעה (pocket) המתאימה בפלטה. בגרסה 16 קיימים 4 סוגים שונים של נעילת זרקנים.

בנוסף, לגרסה החדשה יכולת עיבוד נוספת לקבצי MESH, שאינה קיימת בכל התוכנות הנפוצות בתעשייה. גם ביצירת הצלעות התומכות נראה חידוש כאשר קיימת יכולת אוטומטית לתכנון של צלעות מבניות, באמצעות קווי מתאר דו ממדיים, במקביל לכיוון הצלעות, או באמצעות קווי מתאר תלת ממדים.

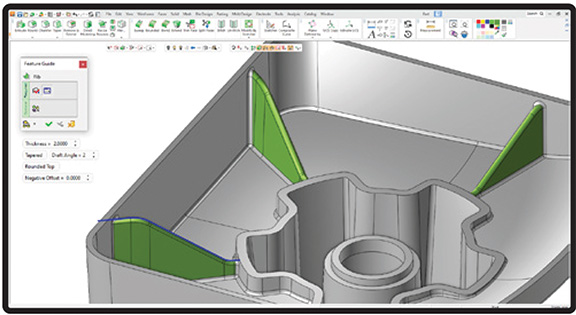

תמונה 2: תיכנון צלעות מבניות לתמיכה, באופן אוטומטי, מהדמיה דו או תלת ממדית.

שיפורים ותמיכות בתכנון וייצור אלקטרודות

הגרסה החדשה מציעה שיפורים גם בעיבוד האלקטרודות, כאשר ניתן להגדיר את שלב הצריבה (Burning) מגס ועד לעדין (פוליש) עוד בשלב הגדרות ה-NC. כל תיקיות ה-TP יבצעו אוטומטית את שלב הצריבה שהוגדר במהלך ייצור האלקטרודה.

שיפורים בתכנון וייצור של Conformal cooling

ל-CIMATRON גרסה 16 אפשרויות אוטומטיות רבות לתכנון וייצור תעלות קירור מסוג Conformal cooling. בגרסה החדשה ניתן להשתמש באובייקטים פרימיטיביים כמו כדור, גליל או קובייה ליצירת תעלות ספירלות או זיג–זג שמותאמות יותר לצורת המוצר.

פונקציית ה-Virtual Volume החדשה מסייעת למשתמש להגביל את הקירור באזורים מסוימים בנפח התבנית, וכך למנוע קירור לא נחוץ שלהם. בנוסף, אופציית ה-Optimize curvature מאפשרת למשתמש לתקן באמצעות קליק אחד אזורים ספציפיים בתעלת הקירור.

תמונה 3: אופציית ה-Optimize curvature לתיקון מהיר אזורים ספציפיים בתעלת הקירור.

רוצים לדעת עוד?

בחירה בתוכנת CAD/CAM משולבת ואסוציאטיבית חשובה לייצרני עיבוד שבבי השונים, ביניהם יצרני התבניות, ועשויה להשפיע באופן משמעותי על זמני האספקה, איכות ועלויות. החידושים האחרונים בגרסה ה-16 מביאים לשיפור נוסף ביכולות ובזמנים ותומכים ברצפות ייצור מודרניות וחכמות לרבות, תבניות מורכבות. השיפורים יסוקרו בהרחבה בכנס הלקוחות של החברה באמצע נובמבר. צרו קשר להרשמה.
