מה הלחץ? SCITEQ מציגה מערכת לבדיקת דליפות במחברים של צינורות

מערכת הבדיקה LTT של החברה הדנית מאפשרת בדיקה של צינורות מיושרים או בהטיה וכן מבצעת דפורמציה המדמה מצבים בשטח תחת תנאי ואקום או לחץ הידרוסטטי

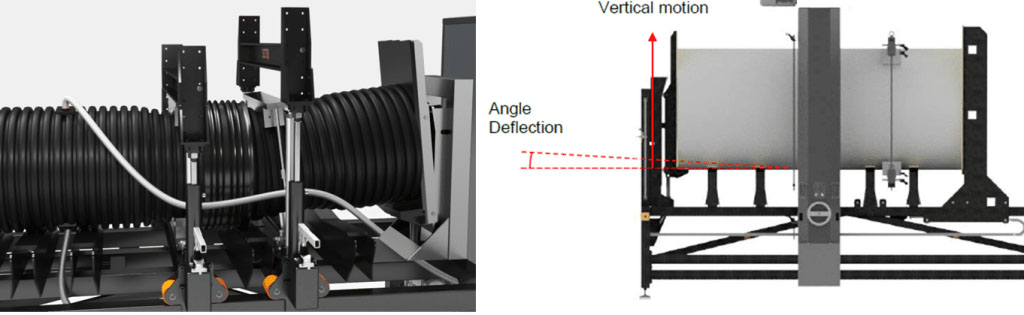

תמונה 1: הפעלת הטיה זוויתית על דגם באמצעות מערכת LTT לבדיקת דליפות מתוצרת SCITEQ הדנית.

אחד האתגרים בהנחת צנרת איכותית הוא הצורך לחבר שתי יחידות צינור באמצעות מחבר או טבעת אטימה אלסטית, המהווים נקודת תורפה המועדת לדליפות. עבור מקרה זה בדיוק מיועדת מערכת הבדיקה Leak Tightness Tester או בקיצור LTT – מערכת לבדיקת דליפות בנקודות חיבור מבית SCITEQ הדנית.

מערכת זו מתוכננת לבדיקת בצינורות PVC, PE ו-PP בקטרים שבין 90 ל-900 מ"מ, כאשר ניתן לשדרג אותה לבדיקת צינורות בקטרים של 1200 מ"מ, ואפילו גדולים יותר בעזרת התאמות מיוחדות נוספות. המערכת מתאימה לצינורות חלקים וגם לצינורות גליים (Corrugated).

בדומה למערכות אחרות שהחברה מציעה, כמו ה-SIGMA Hydrostatic Pressure Test, גם ה-LTT מיועדת לבדיקות על פי תקנים מקובלים התעשייה, כמו: ISO 13259 ,ASTM D-3212 ISO 13254, ISO 4422-2, ISO 13844, GB/T 19472.1 ועוד.

כיצד מבוצעת בדיקת דליפות ב-LTT לפי תקן ISO 13259?

תקן ISO 13259 מיועד לצינורות תרמופלסטיים קבורים באדמה עם זרימה ללא לחץ. התקן מאפשר לבדוק את איכות החיבור שבין שתי יחידות צינור סמוכות. לפני הבדיקה עצמה הצינור נחתך לפי ההוראות ומותקן ב-LTT. שני צידי הדגם החיצוניים נאטמים באמצעות סוגרי המכונה הלוחצים את שתי יחידות הצינור יחד לקראת אטימתן.

חלל הצינורות והמחברים נחשף לוואקום או ללחץ הידרוסטטי פנימי חיובי באמצעות מילוי מים, לפרקי זמן מוגדרים. החשיפה נעשית בשני שלבים: לחץ הידרוסטטי נמוך, ולאחר מכן חשיפה ללחץ גבוה יותר. המערכת כוללת גם פונקציית Bleed המשמרת לחץ הנמוך מלחץ הבדיקה המקסימלי במהלך מילוי הצינור ומונעת חשיפה ללחצים גבוהים בטרם עת. המערכת בודקת את הדגם במצב ישר, וגם כאשר מופעלות עליו דפורמציות שונות.

בעזרת מערכת הטיה אוטומטית וקורה מרחפת (Floating beam) מתבצעת הטיה זוויתית של ^O5. בנוסף מתבצעת דחיסה של הצינור המדמה התעוותות בעקבות תכולתו. בכל שלבי הבדיקה מתבצע ניטור של הוואקום או הלחץ הפנימי בדגם. בסיום הבדיקה המערכת מבצעת ריקון מהיר, הרלוונטי במקרים בהם צריך לחזור עליה שנית.

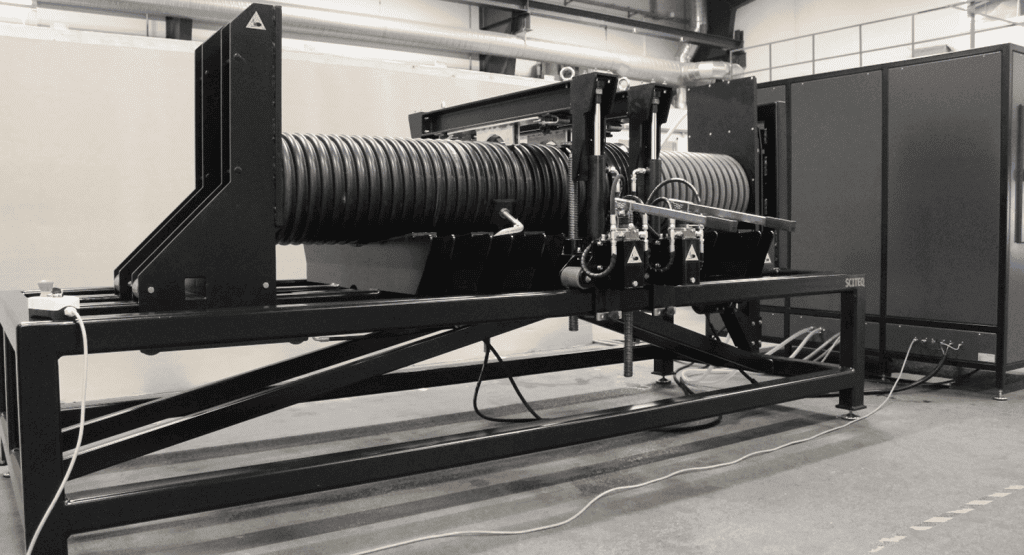

תמונה 2: מערכת LTT בפעולה אצל יצרן צינורות במרוקו.

התאמות למגוון סוגי צינורות

סוגרי הצינורות המשמשים בבדיקה מתוכננים להתאמה אל פני השטח של הצינור הנבדק. תקן ISO 13259 גורס כי עבור צינור גלי בקוטר של 400 מ"מ ומעלה יש לספק סוגרים מתאימים מפזרים את הכוחות, למניעת קריסה אפשרית של הפרופיל במהלך הדפורמציה.

הטיה וכיפוף הדגם

הצינור הנבדק מוחזק מקובע בצידו האחד למסגרת המערכת. הסוגר בצידו השני מאפשר תנועה בציר האנכי ליצירת הטיה. מוטות כיפוף יכולים ליצור את ההטיה בכל נקודה לאורך הדגם. בנוסף המוטות מבצעים מעיכה של הצינור לדימוי התעוותות הדגם. ארון הבקרה של המערכת מפקח על לחץ המים והוואקום וכולל מערכת הידראולית.

אפשרויות בדיקה מורכבות יותר

ה-LTT מאפשרת גם ביצוע של פרוטוקולי בדיקות מורכבים יותר. ניתן לשמר הטיית דגם בנקודה אחת, ולהפעיל דפורמציה נוספת במיקום אחר. המערכת כבר נמצאת בפעולה אצל יצרני צינורות ומכוני מחקר המספקים אישורים למטרות תעשייתיות ומחקריות.
