למה להדפיס אב טיפוס אם אפשר להדפיס תבנית?

מערכת המתאם של DME מאפשרת הרכבה והחלפה מהירה של תבניות מודפסות, חוסכת עד 90% בזמן הייצור ועד 70% בעלויות

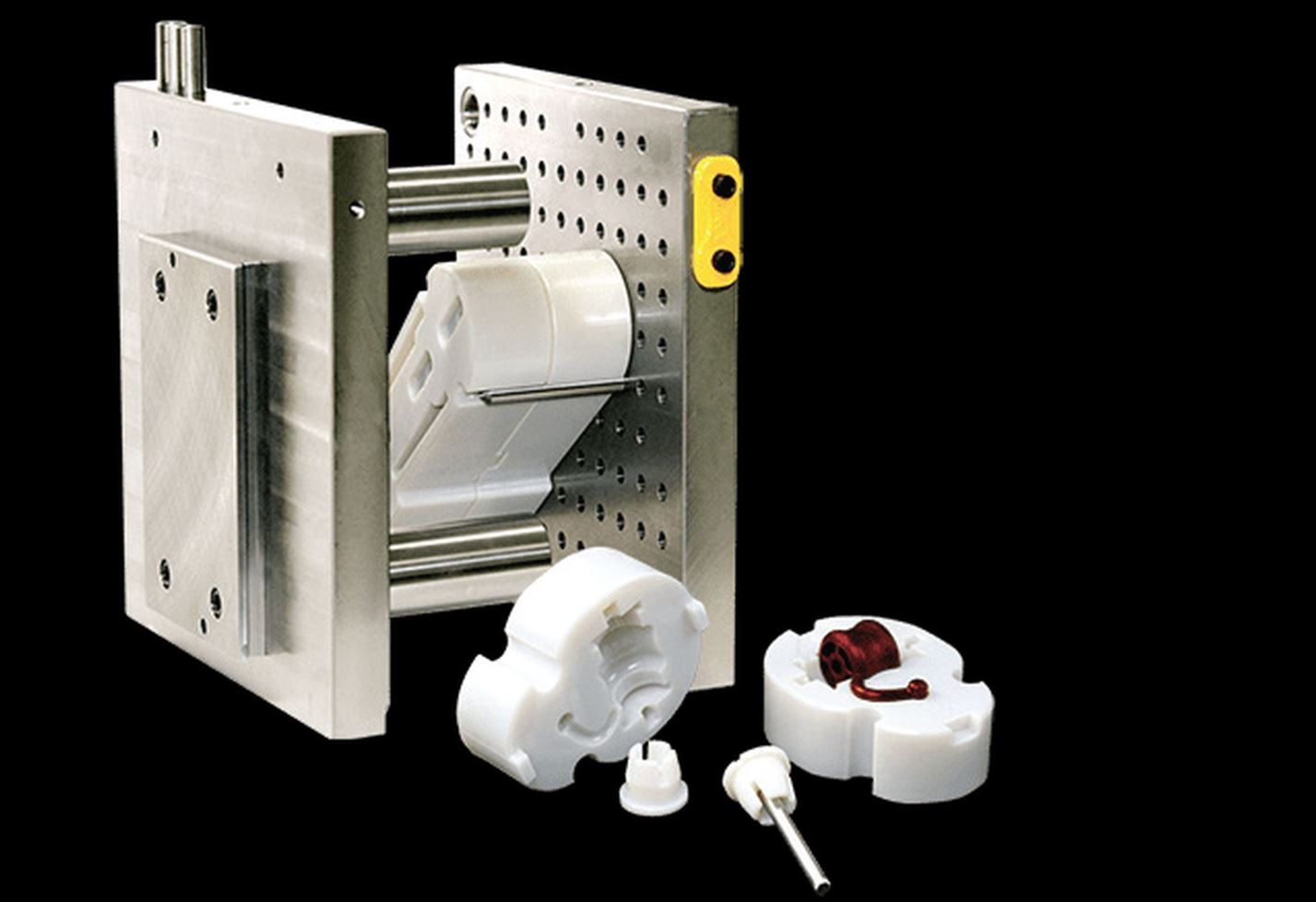

תמונה 1: מערכת המתאם החדשה מבית DME, מאפשרת חיבור והחלפה מהירים של תבניות אב טיפוס מודפסות.

בתעשייה המודרנית שבה חידושים יוצאים מדי יום, הזרקה של אבות טיפוס מעניקה יתרון גדול בשלב בחינת הצורה והתפקוד של החלק, בהשוואה להדפסה המונית. שיטת הבנייה בשכבות המתרחשת בהדפסה, משפיעה על תכונות הדגם. גם מבחר החומרים המתאימים להדפסה מצומצם יותר. המשמעות היא דגם שאינו מדמה בצורה המציאותית ביותר את המוצר הסופי. אז למה בכל זאת פונים היצרנים לשירותי הדפסה? תבניות הזרקה הן יקרות, ובשלב הפיתוח התבנית עלולה להשתנות פעמים רבות. חברת DME מציעה פתרון יצירתי לבעיה זו- מערכת המאפשרת חיבור מהיר לתבנית הבסיס MUD והחלפה זריזה של תבניות מודפסות. כך ניתן לקבל סדרות קטנות עד בינוניות באיכות של מוצר סופי באותו הזמן שבו לוקח להדפיס יחידות בודדות.

מה כוללת המערכת?

המערכת מכילה תותבים ופיני הובלה המסייעים לסגירה ממורכזת וכוח נעילה מדויק, על מנת למנוע נזקים לתבנית. בנוסף, מגיעות 2 פלטות (זמינות במידות:12"x12"  או 15"x12"), ג'יגים ומקבעים, לחיבור תבנית אב הטיפוס המודפסת. המערכת חוסכת בזמן העבודה של מכונת ההזרקה, שהינו מצרך יקר.

הזרקה מסורתית Vs מתאם התבנית של DME

במקרים רבים, מחיר תבניות אב טיפוס יכול לנוע בין 15,000 ל-25,000 דולר, וזמן הייצור יכול להימשך עד 6 שבועות (תלוי במורכבות התבנית). בעזרת מערכת המתאם החדשה של DME, ניתן לייצר חלקים בפחות משבוע וחצי ובשבריר מהעלות של תבניות אב טיפוס- כ-2,500 דולר בלבד (כרוך ברכישה ראשונית של adapter plates).

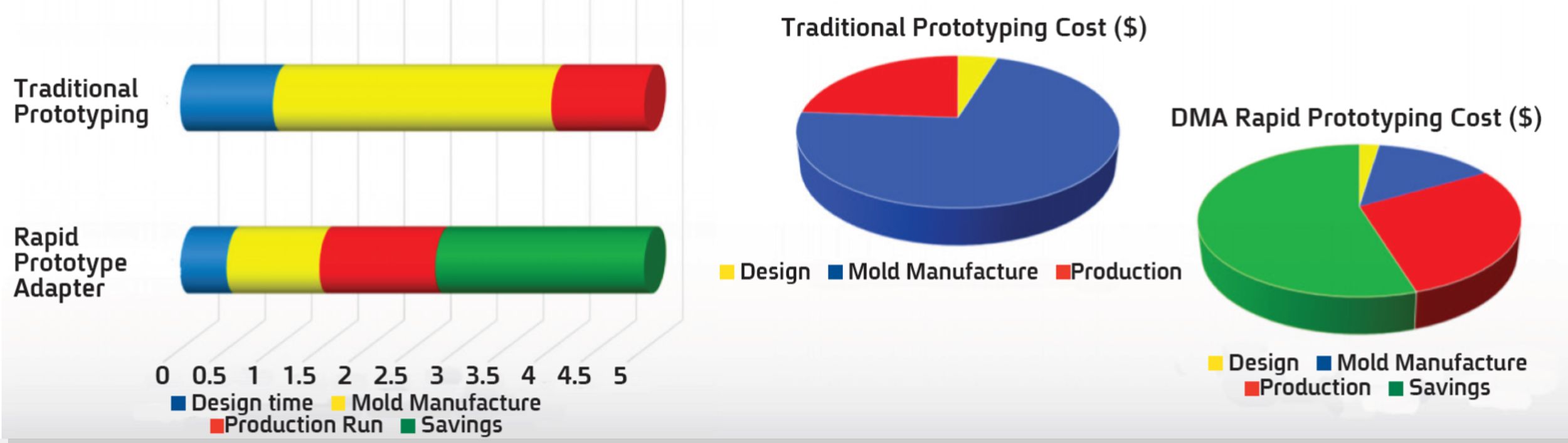

תמונה 2: דיאגרמות להמחשת החיסכון בזמן הייצור (צבע ירוק) בעזרת מערכת המתאם לעומת תהליך פיתוח אב טיפוס (Prototyping) מסורתי.

למידע נוסף: אז-אור, פבלו ינובסקי, 054-452-1366, [email protected]
