כנס הפלסטיקה של SU-PAD – הזרקה, בקרה, תעשייה 4.0 ובקרת טמפ' בתבנית

חברת SU-PAD ערכה וובינר בו סקרה יישומים פורצי דרך וחידושים טכנולוגיים בתחום ההזרקה  והציוד ההיקפי. הבאנו לכם על קצה המזלג את הנושאים שהוצגו

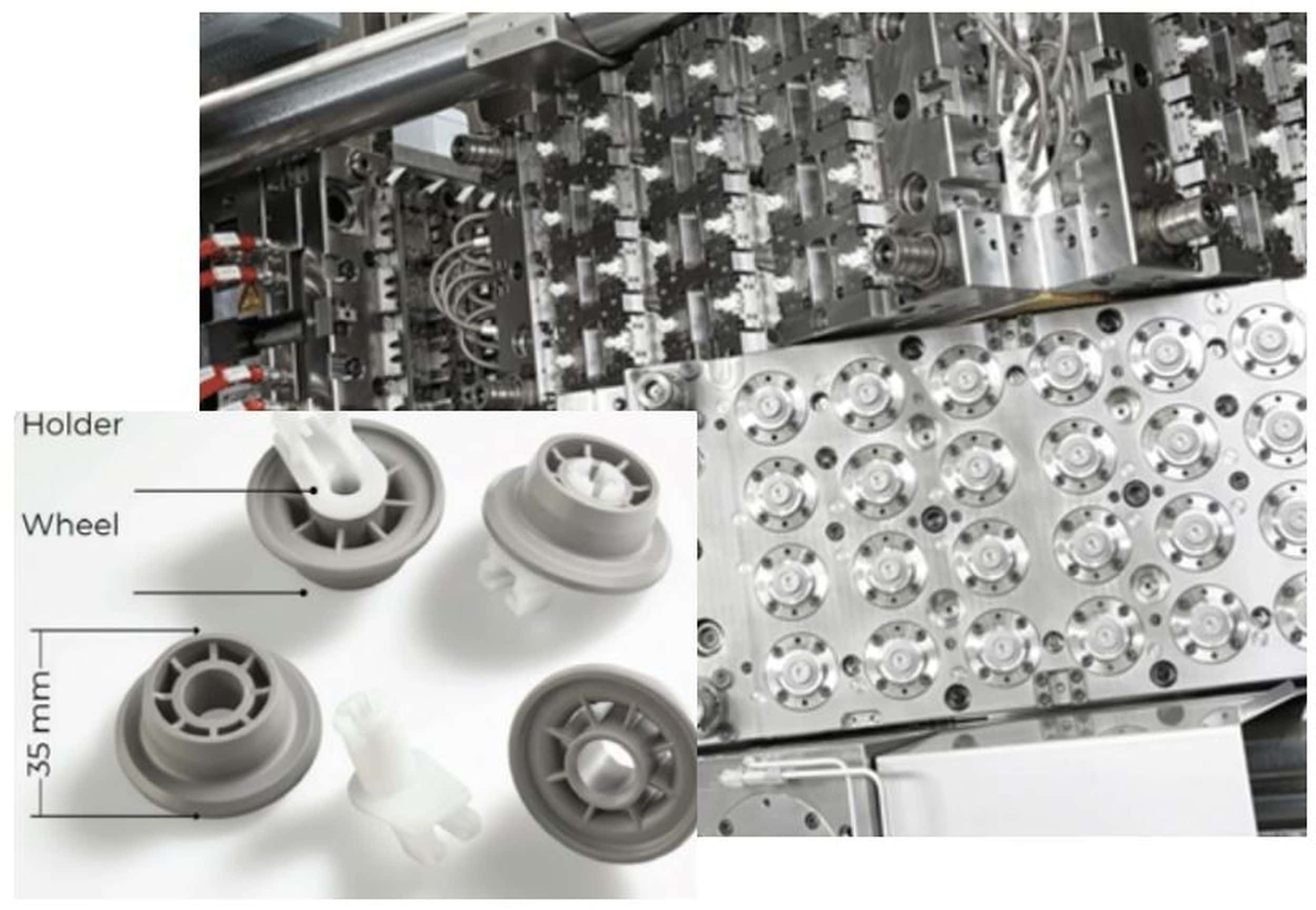

תמונה 1: תבנית ה-CUBE המורכבת משני חלקים המסתובבים בזוויות של 90 מעלות אחד ביחס לשני. לייצור גלגלים למדיח משני חלקים (PP, אצטל).

מעל ל-100 אנשים השתתפו בכנס הפלסטיקה הווירטואלי שארגנו לנו SU-PAD. בכנס הרצו טובי המומחים של החברה, כל אחד בתחומו. נראה כי לפחות אחד מהמרצים היה שמח להגיע פיזית לכנס ולהנות כמה ימים שטופי שמש במדינה ירוקה נטולת קורונה. מרצה זה הוא, מתיאס קראפט, נציג המכירות האזורי של ARBURG בישראל. למי שפספס – הבאנו סקירה קצרה על הטכנולוגיות שהוצגו.

תחליף מקומי לימי הטכנולוגיה של ARBURG

מי הטכנולוגיה המסורתיים של ARBURG, המהווים חגיגה לעיניים לכל מי שאוהב הזרקה, התבטלו. על מנת לפצות קצת על החסר, הציגו לנו ב-SU-PAD טעימה מעניינת למספר טכנולוגיות חדשות.

טכנולוגיית ה-CUBE

תא ייצור זה כולל תבנית תלת ממדית. בנוסף לכיווני הפתיחה המוכרים, התבנית מסתובבת על צירה ומאפשרת הזרקות של יותר מחלק אחד והרכבה של המוצר הסופי על גבי המכונה (תמונה 1).

"בחרנו להדגים את הטכנולוגיה על ידי תהליך ייצור של מוצר גנרי: גלגלות המגש במדיחי הכלים. המוצר בנוי משני חלקים (PP ואצטל)" (תמונה 1), אומר איציק חרש, סמנכ"ל SU-PAD. "היעילות בייצור חשובה לשורת הרווח. בעזרת טכנולוגית ה-CUBE אנחנו מיצרים 60 מיליון חלקים בשנה, חוסכים 60% בשטח הרצפה ומקצרים את זמן המחזור ב-40%. התא מחליף תהליך הכולל שלוש מכונות הזרקה, לוגיסטיקה מורכבת והרכבה".

תא הייצור מצריך שימוש במכונה ייעודית של ARBURG. מכונה היברידית (יחידת נעילה ופלסטיפיקציה חשמלית, יחידת הזרקה הידראולית עם טכנולוגית POSITION REGULATION), כאשר יחידת ההזרקה השניה מורכבת ונעה עם חלק התבנית הנייד. המכונה מתהדרת באזור הרכבה גדול במיוחד לתבנית.

הזרקה על גבי יריעה מעוצבת (FIM)

טכנולוגיית ה-FIM (Film Insert Molding), מאפשרת להכניס יריעה פונקציונאלית, שעוצבה תלת ממדית מראש, גם לאמצע החלק המוזרק. זאת בניגוד ל-IML ו-IMD המאפשרות למקם את היריעה רק בקצוות. "בחרנו להמחיש את השיטה באמצעות מוצר מורכב מתעשיית הרכב", אומר איציק. "מדובר בטכנולוגיה המצריכה ייצור בחדר נקי. היריעה המשולבת במוצר ייחודית בכך שהיא מודפסת עם דיו מוליך ומשולבת בנורות LED וכך מהווה PCB זעיר" (תמונה 2).

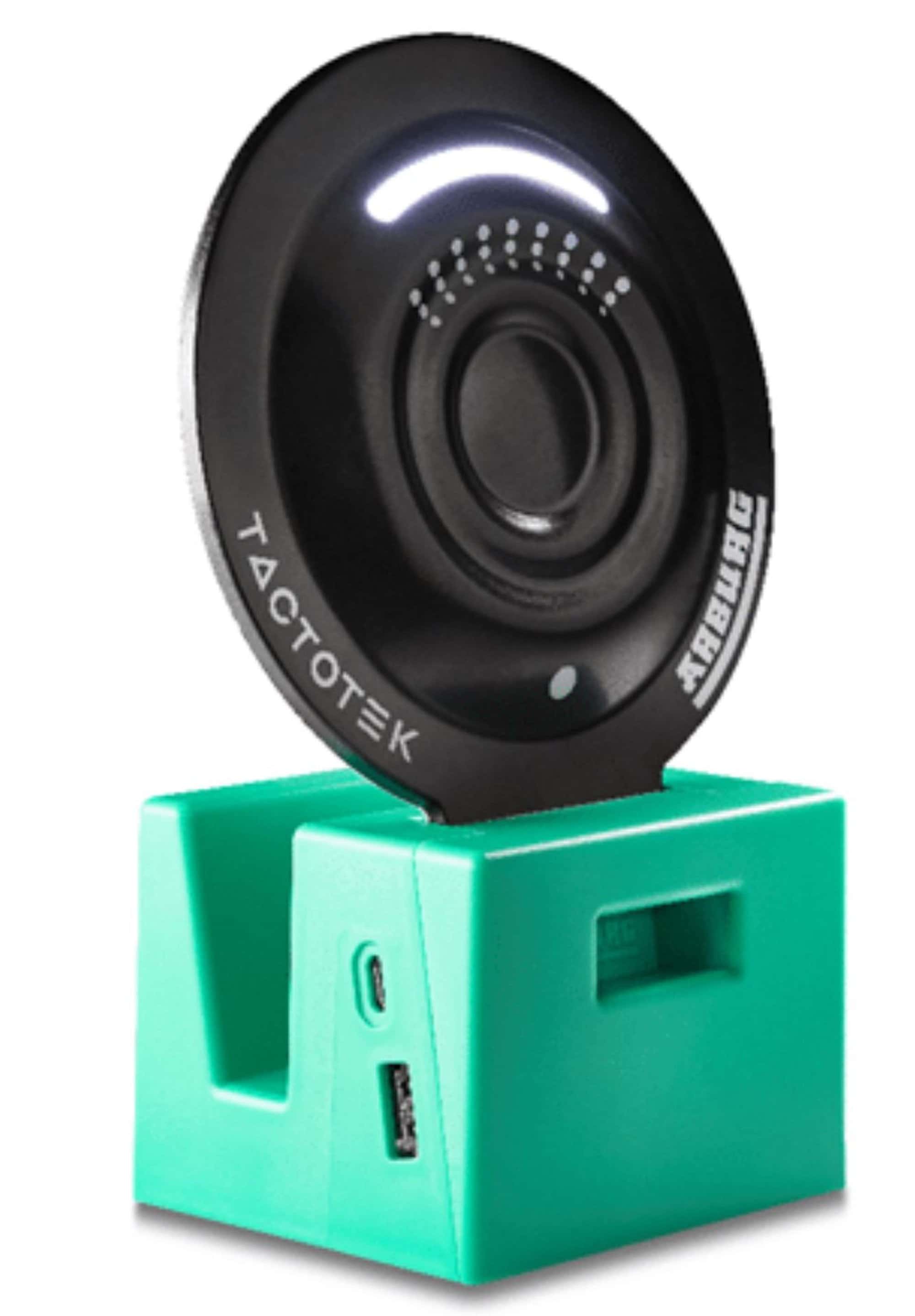

תמונה 2: הזרקת ה-FIM של ARBURG המשלבת יריעות מעוצבות ופונקציונאליות במרכז החלק המוזרק.

הזרקת מיקרו – חלקים מדויקים השוקלים פחות מגרם בודד

חלקים אלו מדויקים וקטנים, בסדר גודל של עשיריות המילימטר. ניתן לייצר עליהם גם טקסטורות מדויקות הקטנות מ-10 מיקרון. בייצור זה כל שינוי קל בתהליך מוביל לפגם. לכן חייבים לשמור על יציבות ודיוק.

הפתרון של ARBURG לאתגר הוא עבודה בשני ברגים. הראשון (15-18 מ"מ) מבצע התכה והומוגניזציה מקדימה של החומר. השני (8 מ"מ) מבצע את ההזרקה במנות של 0.5-0.05 גרם. מומלץ להשתמש בבקרת Veriotherm המונעת התמצקות השכבה החיצונית לפני סיום המילוי.

מערכת ההפעלה החדשה – GESTICA

כבר שנים ש-ARBURG מובילה את תחום מערכות הבקרה של מכונות הזרקה. המערכת הוותיקה שלה, SELOGICA, ידועה בממשק משתמש נוח. אולם החברה אינה שוקטת על שמריה והשיקה מערכת חדשה, GESTICA, המותאמת לתעשייה 4.0. "המערכת מחברת את שלל הטכנולוגיות המצויות בתא הייצור. שתי מערכות הבקרה תואמות לחלוטין, כך שניתן לבצע העברת נתונים ביניהן. GESTICA הספיקה לזכות בפרס reddot לעיצוב תעשייתי, בזכות הארגונומיות שלה", מספר דודי כהן, מייסד ושותף ב-SU-PAD.

בין החידושים: LOOK AND FILL הלקוח מעולמות התצוגות הסלולריות, שמירת נתונים של 2,500 מחזורים לביצוע אופטימיזציה, FillAssist – סימולציות זרימה ומילוי על גבי המכונה לסט-אפ מהיר, רצפי תכנות בסיסיים מלווים בגרפיקה פשוטה להמחשה לתכנות נוח, קישוריות לסביבת הייצור ההיקפית באמצעות פרוטוקול OPC UA ועוד.

פורטל לקוחות חדש –  arburgXworld

אפליקציית ענן זו מאחדת חנות הווירטואלית, מרכז המידע, שירות וטיפולי תחזוקה במקום אחד. מטרתה, להגביר את היעילות באמצעות דיגיטליזציה. את השירותים ניתן להפעיל מכל מקום. פלטפורמת פיילוט הושקה בגרמניה בהצלחה, וכעת הפורטל מגיע לישראל.

לקוחות החברה יוכלו לצפות בשרטוטים ורשימת חלקי חילוף, לפתוח קריאות שירות או דרישה לחלפים. חבילת השירותים מוצעת בארבע חבילות: חבילה בסיסית ללא עלות הכוללת ספר המכונה, לוח שנה, חנות ומרכז שירות ועוד שלוש חבילות נוספות בתשלום.

בקרה טמפרטורה בתבנית מבית HB-THERM

לסיום הציגו רוני נער וישי פאלק מ-SU-PAD את חברת HB-THERM השוויצרית המייצרת בקרי טמפרטורה ייחודיים בעלי דיוק, אמינות ואורך חיים ארוך. בין היתרונות עבודה במערכת חילוף חום סגורה בה אין מגע ישיר של המים בגוף החימום (תמונה 3). כך, רעות חולות הנגרמות מהצטברות אבנית וקוויטציה הנן נחלת העבר. בנוסף קיימות מערכת מדידת ספיקה אולטרסונית ללא חלקים נעים שלא מושפעת מאיכות וטמפ' המים ומערכת קירור בעלת שסתומים פרופורציונאליים המאפשרים להעביר דרך מחליף החום רק את כמות המים הדרושה. התוצאה – שמירה מרבית על יציבות הטמפ'. HB-Therm מספקת אחריות על גוף החימום לכל החיים מה שמצביע על האמון הגבוה שיש לחברה במוצריה.

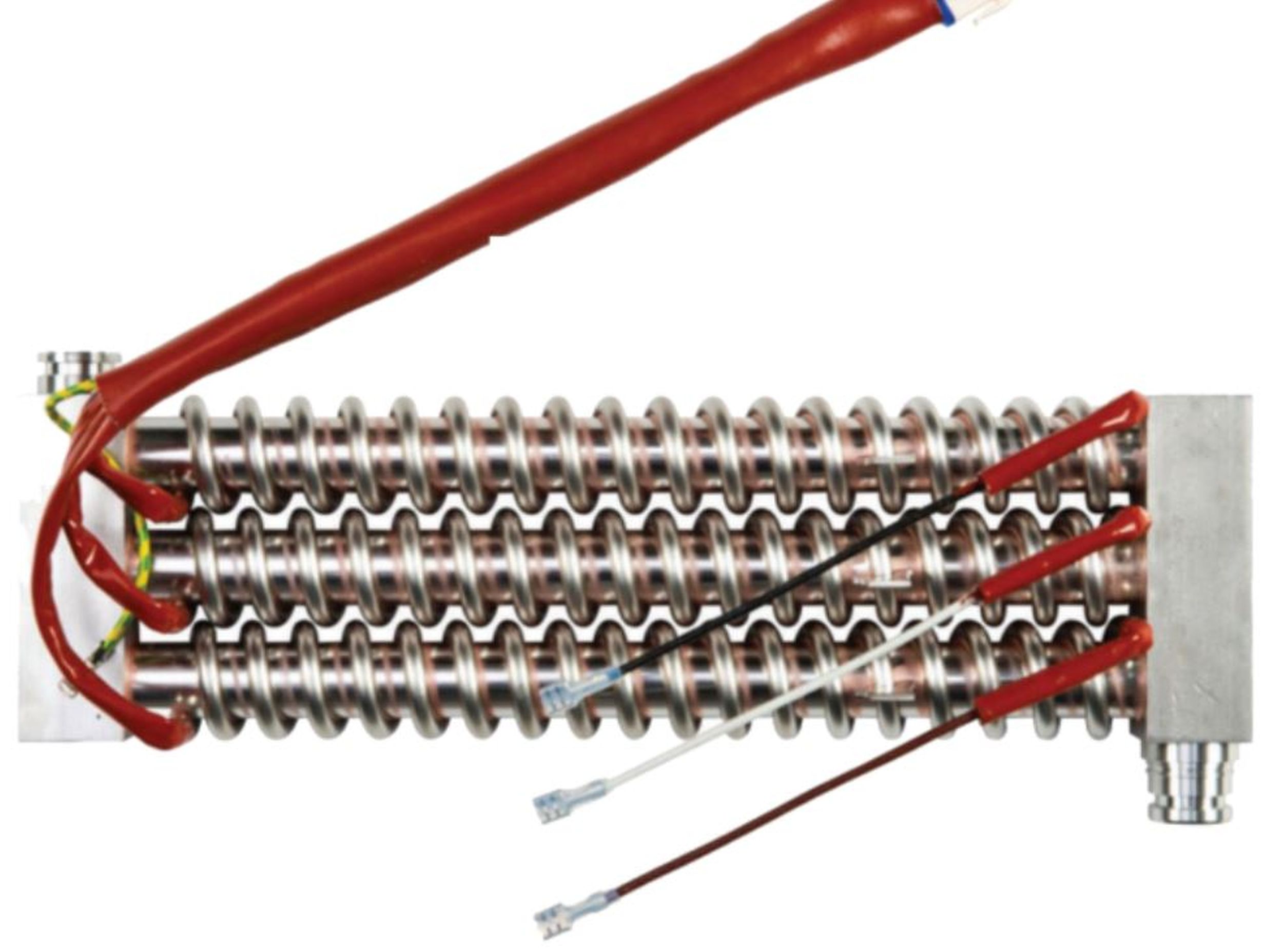

תמונה 3: מערכת חילוף חום בבקר טמפ' של HB-THERM – אין מגע ישיר של המים בגוף החימום.
