שיטת הכנת דגמים חדישה מאפשרת הכנת סוגים רבים של דגמים בצורה מדוייקת ומהירה מאוד. איבודי החומר אפסיים והיא מתאימה לכל סוגי החומרים – אבקות, פתיתים ועוד ללא פגיעה בתכונות החומר הנבדק
10 אפריל, 2023
לא פעם אנו נדרשים לביצוע בדיקות מעבדה למוצרי הפלסטיק, בין אם זה במהלך תהליך פיתוח או כבקרת איכות. רוב בדיקות המעבדה מבוצעות תחת הוראות ושיטות של תקנים בינלאומיים. אלו דורשים לפעמים דגמים סטנדרטיים בעובי, גודל או צורה מוגדרים. חברת MeltPrep פיתחה לאחרונה שיטה מיוחדת להכנת דגמים בכבישה במהירות ובקלות, עם איבוד חומר מינימלי ובעיקר ללא פגיעה בתכונות המכאניות של הפלסטיק עקב דגרדציה תרמית.

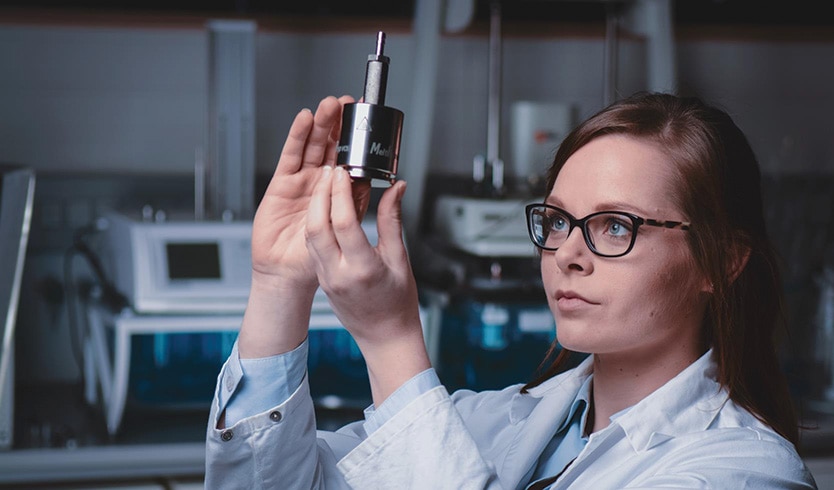

בשיטת VCM מכניסים אל תא מתכתי מצופה ברדיד טפלון אבקה, פתיתים גרגרים או חתיכות של פלסטיק במשקל הרצוי. ואקום המחובר לתא פועל בשלב הראשון ודוחס את החומר ככל שניתן למניעת בועות אוויר. לאחר מכן, בשלב השני מתבצע חימום לקבל היתך הומוגני על גבי פלטה. בשלב השלישי מקררים במהירות את הכלי לקבלת דוגמה סופית מוצקה.
התא עצמו הוא אדפטיבי לשינויי הנפח המתחולל בשלושת שלבי התהליך. הוא עוקב אחר התנהגות החומר הפולימרי עם שינוי הצפיפות תוך כדי הדחיסה, ההיתוך וההתמצקות ויודע לפצות על כך כדי להביא לדגם בדיקה סופי בעל גאומטריה רצויה. רדיד הטפלון יכול לשמש למספר דגמים והוא מתקלף במהירות לטובת החלפה. אין אובדן חומר במהלך התהליך כי אין בתוך התא אזורים "מתים" בהם יכול החומר להיתקע. דבר המקל גם על התחזוקה והניקוי.
שיטה זו הופכת את הכנת הדגמים מתהליך מייגע לתהליך קצר ופשוט באורך של כעשר דקות. הדגימה הומוגנית גם בשימוש באבקות מיקרוניות. יעילה במיוחד כאשר יש כמות קטנה מאוד של חומר, ואף מיליגרם לא הולך לאיבוד במהלכה.

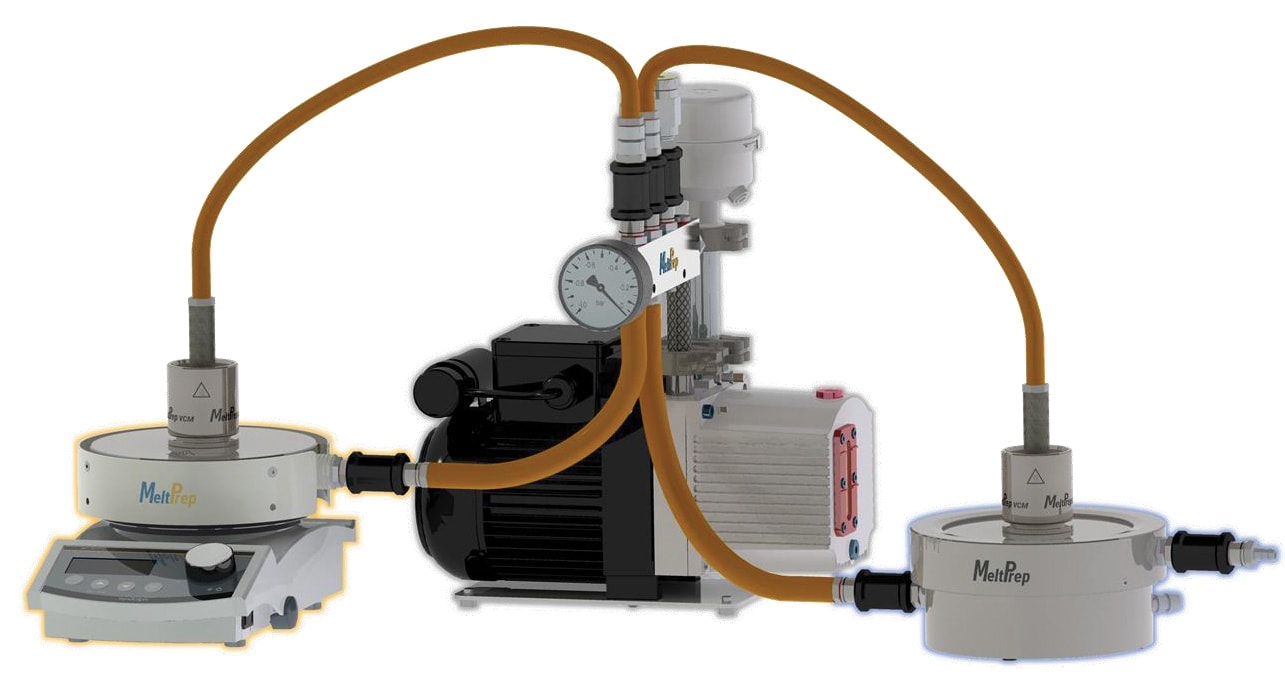

תמונה 1: מערכת לייצור דגימות בשיטת VCM הכוללת שלוש יחידות: ואקום, חימום וקירור.
הציוד העיקרי בשיטה הזו כולל את תא הדוגמה לצד שלוש יחידות המתחברות אליו:
ניתן לבחור בין מגוון רחב של אביזרים: צורות תא שונות לדגימות עגולות או מאורכות, אינסרטים שונים המאפשרים הכנת דוגמאות שונות בשכבות (לגובה תא הדגימה) בעוביים ובגדלים שונים. כמו כן ניתן לבחור רדידי טפלון בגדלים שונים, לצרף מד אוגר טמפרטורה אשר ניתן למדוד ולשמור את נתוני התהליך ולייצא אותם לטלפון או מחשב בעזרת Bluetooth. עבור חומרים בעלי צמיגות נמוכה או חומרים העוברים curing יש אביזרים מיוחדים השומרים על תנאי החומר בעת תהליך הכנת הדגם.
מתוקף הדיוק הגבוה של הכנת הדגמים, שיטה זו מתאימה במיוחד לבדיקת מוצרים בתעשיית המדיקל והפארמה. ניתן לבדוק בו חומרים פעילים של תרופות שונות, או התנהגות חומרים פולימרים הנמצאים במוצרי מדיקל כמו טבעת אמצעי מניעה וגינלית, סוגי משתלים ועוד. אפשר לייצר דגם רב שכבתי המכיל סוגים שונים של חומרים ולבדוק אותו. הדגמים שניתנים לייצור בשיטה זו רבים: דגימות זיהוי חומרים כגון DSC, FTIR, בדיקות מכאניות, בדיקת DMTA, בדיקות ספקטרוסקופיות ובדיקות ראומטריות.
למידע נוסף:
אוגדן עמנואל, צחי אוגדן, 054-300-0666, [email protected]
