הפתרון המהיר לדפינת תבניות במכונות לתעשיית הפלסטיק, מבלטים במכבשים לסוגיהם, כרסומות ומרכזי עיבוד CNC!

ה-EASY CLAMP של MATEX היפנית, לא מתעקמת ולא נשברת, והופכת את התקנת התבנית למשימה קלילה. התפסנית המהירה המוגנת בפטנט מהווה בשורה של ממש בתחום, בעזרתה קל ונוח לדפון תבניות, מבלטים, חלקים ומלחציים במרכזי עיבוד CNC – בעזרת בורג בודד

תמונה 1: ארבע אפשרויות לדפינת התבנית באמצעות EASY CLAMP.

כל מפעיל של מכונת הזרקה, כרסומת ומרכז עיבוד CNC יודע שמשימת התקנה עלולה להפוך לארוכה וקשה. היא הופכת למאומצת ומעייפת ומובילה בהכרח להפסד זמן ייצור, ולירידה בפרודוקטיביות. על מנת להקל על העוסקים במשימה, חברת MATEX בעלת המוניטין מיפן, הפעילה בתחום עיבוד המתכת והרכיבים למכונות הזרקה לתעשיית פלסטיק מזה מאה שנים, פיתחה תפסנית חדשנית המוגנת בפטנט – ה-EASY CLAMP.

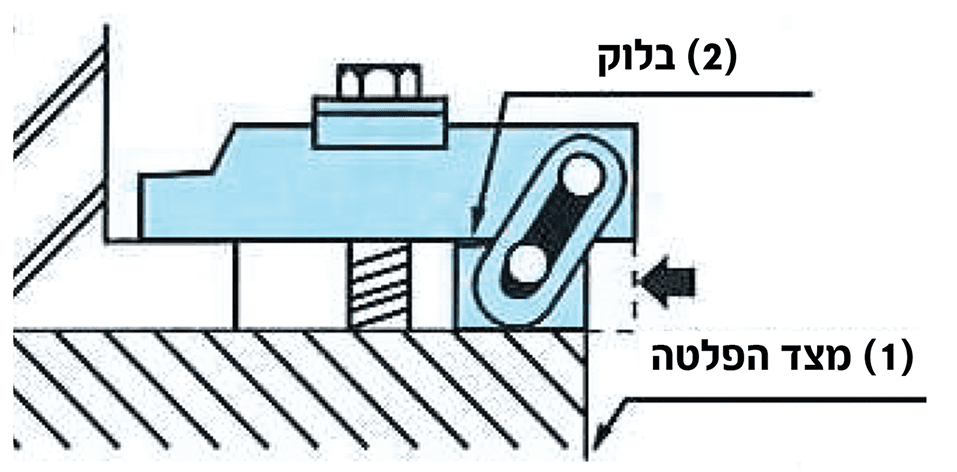

תמונה 2: דפינת תבנית לפלטה בעלת שטח מצומצם, באמצעות החלקת הבלוק פנימה.

מה החידוש של ה-EASY CLAMP?

באמצעות בורג בודד ניתן להדק באופן קבוע וללא תזוזות תבנית, חלק בכרסומת ומלחציים במרכז עיבוד CNC. ה-EASY CLAMP מורכבת מגוף הכולל בלוק הניתן לסיבוב בצורה קלה ומהירה בהתאם לעובי התבנית. היא מתחברת לפלטה באמצעות בורג סטנדרטי במידות M-12, M-16, M-20, M-24, המתאים לדפינת תבניות במכונות הזרקה בטווח כוחות נעילה רחב. היתרון החשוב בתפסנית הוא שבניגוד לקלמרות אחרות, אין צורך להבריג את הבורג עד סוף ההברגה בעת פירוק התבנית. על מנת לשחרר את אחיזת ה-EASY CLAMP מהתבנית מספיק לסובב את הבורג סיבוב אחד בלבד על מנת למשוך אותה מחוץ לפלטה.

תפסנית ה-EASY CLAMP מאפשרת שטח מגע רחב עם הפלטה שמתחת להידוק יציב, כאשר תפסנית אחת מתאימה לדפינה של ארבעה עוביים, כפי שניתן לראות בתמונה 2. שני המצבים המוצגים מצד שמאל מתארים מערכת שהותאמה לדיפון תבניות בעוביים של 20 ו-25 מ"מ. הבלוק (בכתום) ניתן לסיבוב והוא זה שמאפשר את התאמת התפסנית לשני המצבים. במצבים המוצגים בצד ימין בתמונה, ניתן לראות הידוק המתאים לתבניות בעובי של 30 ו-35 מ"מ. זה מתאפשר על ידי סיבוב והפיכת החלק הצהוב כולו וחיבור התפסנית מצידה השני. התפסנית נותנת מענה לדפינת תבניות גם כאשר השטח הנותר של הפלטה לאחר מיקום התבנית הוא מצומצם, וזאת באמצעות החלקת הבלוק פנימה, כפי שניתן לראות בתמונה 3.

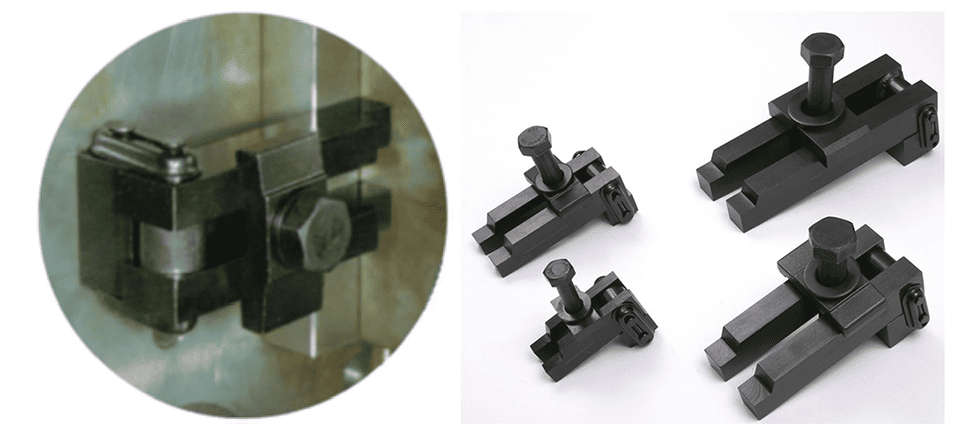

תמונה 3: מספר דגמים של התפסנית EASY CLAMP מבית MATEX – יפן.

ה-EASY CLAMP היא פתרון פשוט ואלגנטי, המייעל את תהליך התקנת התבנית. בעקבות הביקוש למוצר בקרב הלקוחות בישראל, ניתן שוב לרכוש מגוון תפסניות EASY CLAMP בגדלים שונים, והן זמינות באופן בלעדי בחברת אז-אור.

למידע נוסף,
אז–אור, רוני נער,
052-869-9939, [email protected]
