גלאי חריגויות מתקדם מבית ZUMBACH Electronics

חברת ZUMBACH Electronics מציגה חיישנים אופטיים לאיתור של גושים והיצרויות רוחב (necking), עם יחידת הפעלה ותצוגה נפרדת

לצורך בקרת איכות מתמשכת, חיישנים לאיתור גושים והיצרויות (necking) חשובים לא פחות מאשר מודדי עובי או גלאי אש.

סדרת החיישנים KW 13TRIO ו- KW 33TRIOמאתרת במהירות, בדיוק ובמהימנות רבה גם את ההיצרויות והגושים הקטנים ביותר בצינורות, בחוטים, בכבלים ובסיבים אופטיים.

יחידת התפעול והתצוגה הנפרדת BAE 2 KW (תמונה 1) מאפשרת להגדיר ולהפעיל את החיישנים באופן מלא. היחידה מתאפיינת בצג גרפי מואר להצגת ערכים והודעות, במחווני טולרנס בצבע אדום, צהוב וירוק לסימון מצבי הפעלה, במקלדת עם כפתורים פונקציונליים ובלוח מקשים מספרי לתפעול ידני. יחידת התפעול BAE 2 KW יכולה להיות ממוקמת בעמדת המפעיל, ניתן להצמידה לקיר באמצעות המחבר המצורף או להניחה על השולחן.

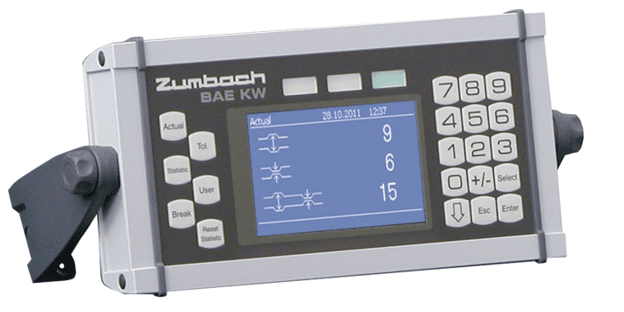

תמונה 1: יחידת התצוגה והתפעול BAE 2 KW

הודות לעיצובם הקומפקטי של חיישני הפגמים KW 13TRIO ו- KW 33TRIO ניתן לשלבם בקלות בכל קו אקסטרוזיה או תהליך גלגול. איזור המדידה מתוכנן בצורה כזו שבזמן ההרצה אפילו גושים גדולים עוברים דרכו בצורה חלקה. העיצוב הפתוח מאפשר השחלה מהירה וקלה של המוצר ללא צורך בעצירת תהליך הייצור.

מיקרו מעבד רב עוצמה ותהליך עיבוד אותות דיגיטליים מלא הופכים את חיישני הגושים וההיצרויות לכלי חיוני בתהליך בקרת האיכות.

עקרון מדידה ייחודי הכולל גם פתרון אופטי מורכב למניעת הפרעה של קרני אור תועות, מאפשר זיהוי מדויק ביותר של הפגמים. KW 13TRIO (תמונה 2) מאפשר איתור פגמים בגובה מינימלי של 0.01 מ"מ ובאורך מינימלי של 0.2-0.3 מ"מ.

ניתן להשיג את החיישנים גם כיחידה העומדת בפני עצמה.

תמונה 2: החיישן KW 13TRIO
