יצרני צנרת,כבלים ופרופילים – הכתבה הזו עבורכם

חברת Zumbach מציעה ציוד מדידה אונליין מתקדם למדידת פרמטרים שונים כגון: עובי דופן, רדיוס פנימי וחיצוני, מירכוז, פגמים בפני השטח ועוד. הציוד בטוח לשימוש ומשתמש במגוון שיטות – רנטגן, לייזר, אור וגלים אולטרסוניים

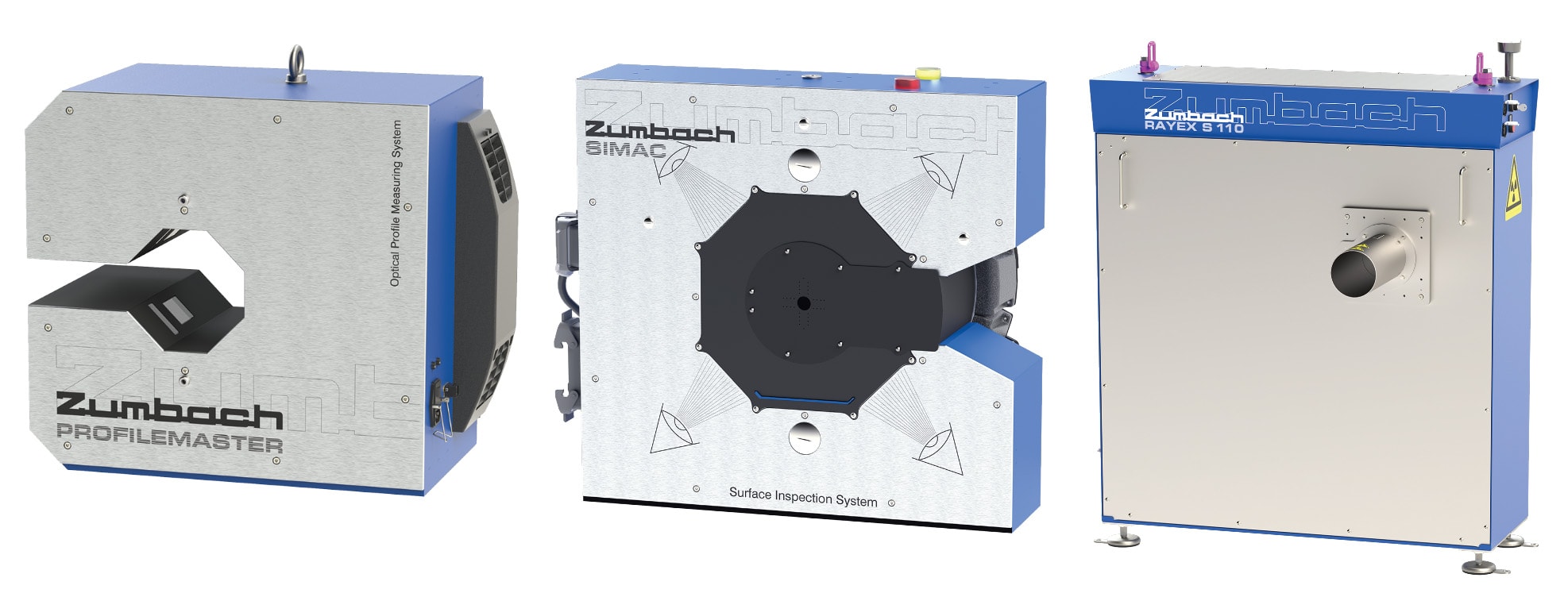

תמונה 1: מבחר מערכות המדידה של Zumbach. מימין – RAYEX S 110, במרכז – SIMAC 40/70, משמאל – PROFILEMASTER.

מדידות איכות אונליין יכולות להיות Game Changer אמיתי בעולם הייצור, במיוחד עבור מוצרים בקצב ייצור גבוה, דוגמת צינורות, פרופילים וכבלים. בעזרתן ניתן לתקן במהירות בעיות הצצות בעת הייצור כגון מידות לא נכונות, פני שטח לא מתאימים, גוון המוצר, סימטריות ומגוון תכונות נוספות. כך ניתן לחסוך בפחתים וזמן ייצור יקר. אך אליה וקוץ שבה, עלות הציוד לא תמיד זולה, ופעמים רבות המוצרים מורכבים ומכשירי המדידה לא מצליחים לספק תוצאות הדירות ונכונות.

החברה השוויצרית Zumbach מייצרת פתרונות לביצוע בדיקות אונליין וכן מערכות לניטור וביצוע אופטימיזציה לתהליך הייצור. החברה משקיעה רבות במחקר ופיתוח ושיפור המוצרים שהיא מציעה. יש לה 11 סניפים באירופה, ארה"ב ואסיה וכן נציגויות ב-40 מדינות ברחבי העולם.

מדידת צינורות רב שכבתיים

סדרת ה-RAYEX S היא הדור החדש של מערכות מדידה המיועדות לייצור צנרת מורכבת רב שכבתית. ניתן לחברה למסך ולמערכת העיבוד USYS IPC 2e של Zumbach וכך לשלוט בצורה מלאה על כל קווי הייצור ועל ציודי מדידה נוספים, ולבצע מדידות של עיגוליות, עובי דופן בארבע נקודות בו זמנית, מירכוז, רדיוס פנימי וחיצוני ועוד.

המערכת מגיעה עם עיצוב מכאני חדש ואלגוריתם מדידה משופר לקבלת תוצאות מיטביות. היא מתחברת לפרוטוקולי תקשורת נפוצים כגון OPC UA ו-Ethernet. מערכת המדידה מאפשרת הדירות גבוהה ודיוק מדידה בטווח המיקרונים. הממשק פשוט וידידותי, ומקור הקרינה המבוסס על קרני X ממוקם במאונך למוצר. הוא מעוצב בצורה רובסטית וחזקה, קל להחלפה ובעל אורך חיים של כארבע שנים. פליטת הקרינה מחוץ למכשיר מינימלית ועונה על תקני הבטיחות, עם פיזור קטן ככל האפשר. ההגנות מפני הקרינה מתאפשרות ללא תכולת עופרת. כמו כן משולב במערכת רכיב פליטת אוויר השומר על חלון המדידה נקי כל הזמן. ניתן להשתמש בציוד זה גם למדידות Off-line לכל מי שנדרש לציוד בדיקה דיגיטלי.

בחינת איכות פני שטח

גם כאן התחלף דור, והחברה השיקה את SIMAC 40/70 אשר משתמשת במערכות חדישות לעיבוד תמונה לבקרת פני שטח של כמעט כל מוצר המיוצר באקסטרוזיה: צינורות, כבלים ומוצרים איכותיים אחרים העשויים מפלסטיק, גומי וחומרים נוספים. במערכת מוטמעת באופן עקבי ראיית מכונה ולמידת מכונה (Machine vision and learning) והיא קומפקטית, חסינה וחסכונית. ניתן לזהות בעזרתה ג'לים ונקודות שריפה מיקרוניות הפזורות על פני שטח המוצר.

המערכת מציעה 4 מצלמות המבטיחות 100% כיסוי אפילו למוצרים קטנים הודות לחפיפה בין שטחי הצילום. תהליך הטמעה קצר ומהיר בקווי הייצור וניתן לעבוד איתה עם כל סוגי המשטחים והצבעים. המידע מוקלט ונשמר לאנליזה נוספת וללמידה של פגמים וכן ניתן לשמור אותם במאגר מידע. מערך של מנורות LED אולטרה-בהירות מאפשר זיהוי של פגמים גם על משטחים כהים ביותר. גודל השדה הנמדד הוא בגודל של 40 או 70 מ"מ. למערכת יש טווח של 360^O ומהירות סריקה גבוהה מאוד – עד 140 אלף סריקות בשנייה.

מדידת פרופילים וצינורות מרותכים

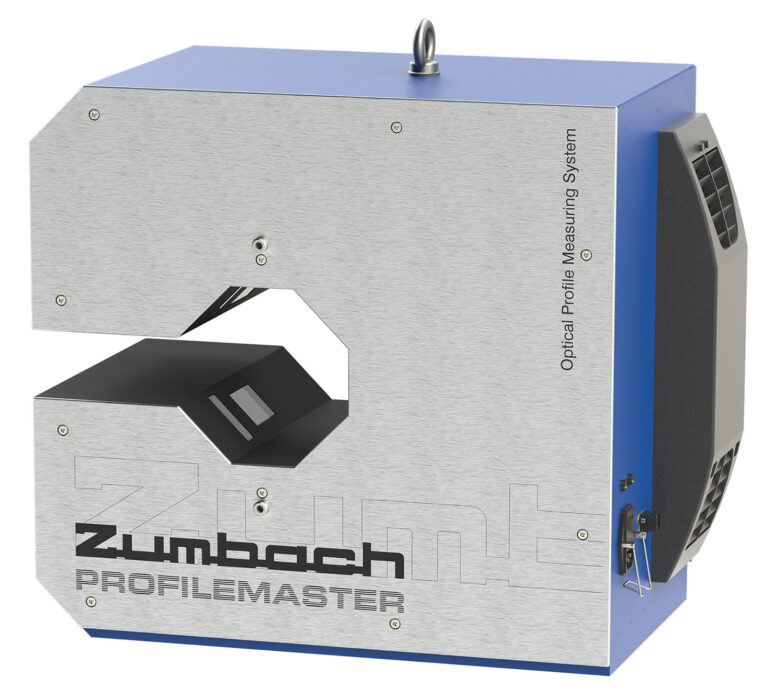

ה-PROFILEMASTER מודד את החתך של צינורות ופרופילים ומשווה אותם לשרטוט קיים. ההשוואה נעשית און-ליין, בקצב גבוה, רמת דיוק גבוהה ובשדות מדידה שונים בהתאם למוצר הנמדד. ניתן למדוד את כל קווי המתאר של הפרופיל או הצינור בעזרת 6-4 מצלמות או מדי לייזר. המערכת מסוגלת למדוד בטווח קטרים גדול – החל בצינורות או פרופילים בעובי 2 מ"מ ועד 150 מ"מ. קיימת אפשרות להוסיף למאגר המידע גיאומטריות חדשות בפורמט DXF ולהגדיר את נקודות המדידה החשובות. על מסך המערכת ניתן לאתר פגמים או סטיות מהשרטוט המקורי.

למידע נוסף:
אוגדן עמנואל, צחי אוגדן, 054-300-0666, [email protected]
