חשיבות ניטור מעגלי הקירור בתבניות ההזרקה

חברת Mouldflo מציעה מגוון פתרונות חכמים בבקרת תהליך ההזרקה. אלו מסייעים לשמירה על התבנית ולייעול התהליך: צמצום פליטות CO₂, קיצור זמני מחזור וצמצום צריכת אנרגיה. חלק מהציוד נייד ויכול לעבור בקלות בין עמדות שונות ברצפת הייצור

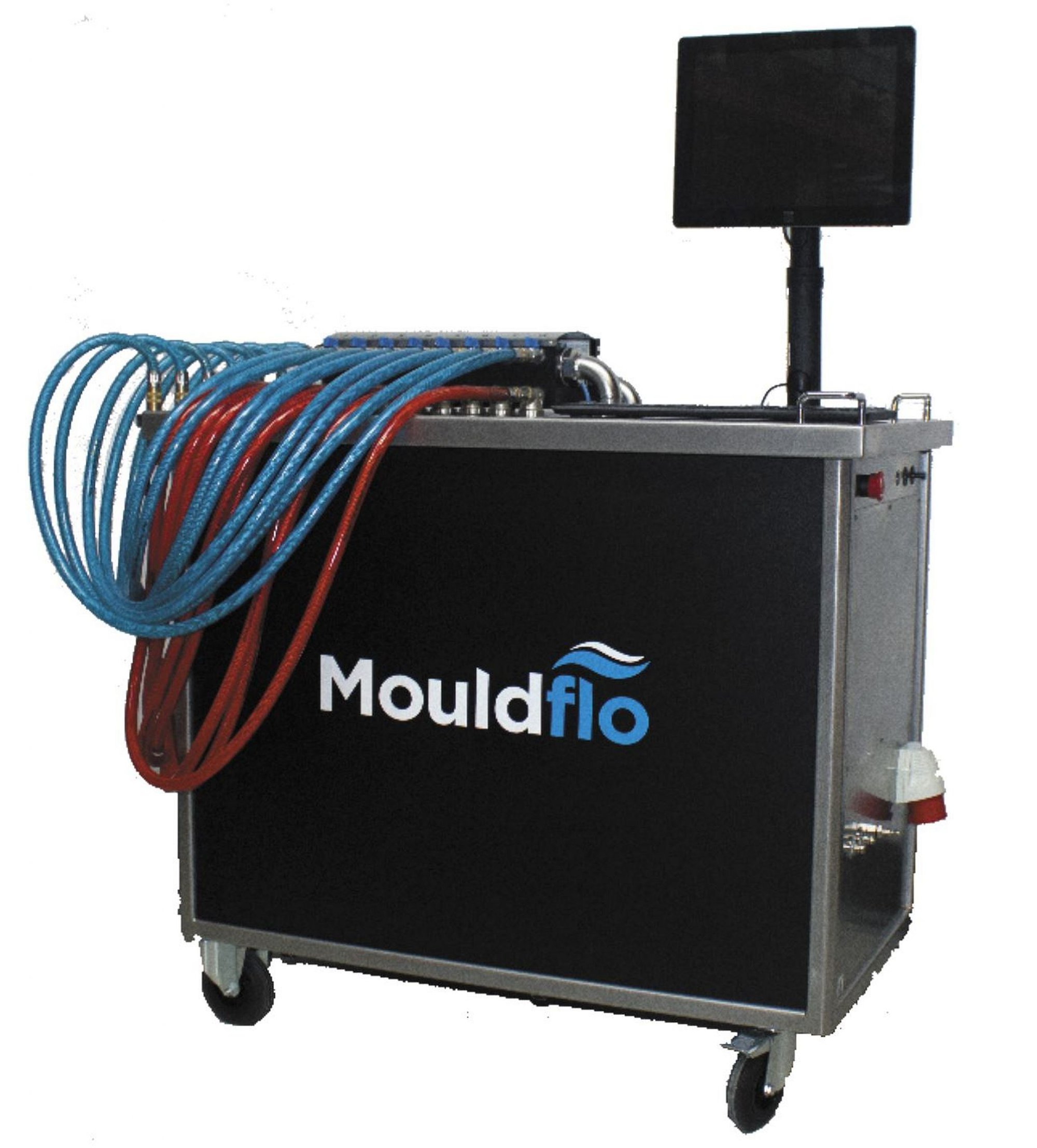

תמונה 1: ה-Test Rig מבית Mouldflo.

שנת 2020 הייתה בהחלט שנה סוערת, ולא רק בגלל הקורונה. הדרישות להגברת השימוש בחומרים ממוחזרים והורדת גזי החממה הולכות וגוברות. מדינות האיחוד האירופי כבר התחייבו לצמצם את פליטת הפחמן הדו-חמצני שלהן ב-55%, ודנמרק ב-70%, עד לשנת 2023.

תומכים בעבודה עם חומר ממוחזר

החברה הדנית Mouldflo תומכת בקידום מגמת הקיימות העולמית ובעבודה עם חומר ממוחזר שיכול להיות מאתגר. בקרה הדוקה על תפקוד התבנית יכולה לתמוך בשילובו של חומר ממוחזר בייצור ובכך לעזור לשפר תהליכים, לצמצם פסולת, לבצע אופטימיזציה לזמני המחזור ולצריכת האנרגיה ולהקטין פליטת גזי חממה. טכנולוגיות מתקדמות אלו מבטיחות לנו ייצור מוצר איכותי גם כאשר חומר הגלם רגיש יותר.

תיעוד, ולידציה ותחזוקה התבנית בעזרת Test-Rig

מתקן הבדיקה המתקדם, Test-Rig, מאפשר לתעד ולאמת את נתוני התנהלות תעלות הקירור בתבנית וכך לקבל מידע חיוני לשמירה על חיי התבנית ועל איכות המוצרים. בעזרת מתקן בדיקה זה ניתן לבדוק תבניות חדשות לפני עלייתן על המכונה ולבצע בדיקות מקיפות שגרתיות לתבניות קיימות. בדיקת דליפות בתבנית יכולה גם להתבצע באמצעות לחץ אוויר במקום מים, לשמירה על סביבת עבודה נקייה.

המתקן מצויד במכל מים פנימי, משאבת מניפולד וחיבור אלחוטי/ קווי לרשת המחשוב המפעלית לשיתוף, איסוף וניתוח תוצאות הבדיקה. פתרון תוכנה מורחב, הקיים בגרסת הפרימיום, מאפשר לבצע אופטימיזציה ולקבל נתונים על זרימה מיטבית בתבנית תוך שימוש במינימום לחץ וכך להביא לחיסכון באנרגיה וקיצור זמני המחזור. נתוני הבדיקה מתועדים לצורך אנליזה ולהשוואה עתידית.

בדיקות לדוגמה:

• בדיקת דליפה – כל ערוצי המים, פרט לאחד, סגורים עם שסתומים. כעת, מריצים את בדיקת זרימה על הערוץ הפתוח. חוזרים על התהליך, בכל פעם עם שסתום אחר. אם מתרחשת זרימה במקום נוסף מלבד השסתום הפתוח, זוהתה דליפה (תמונה 2).

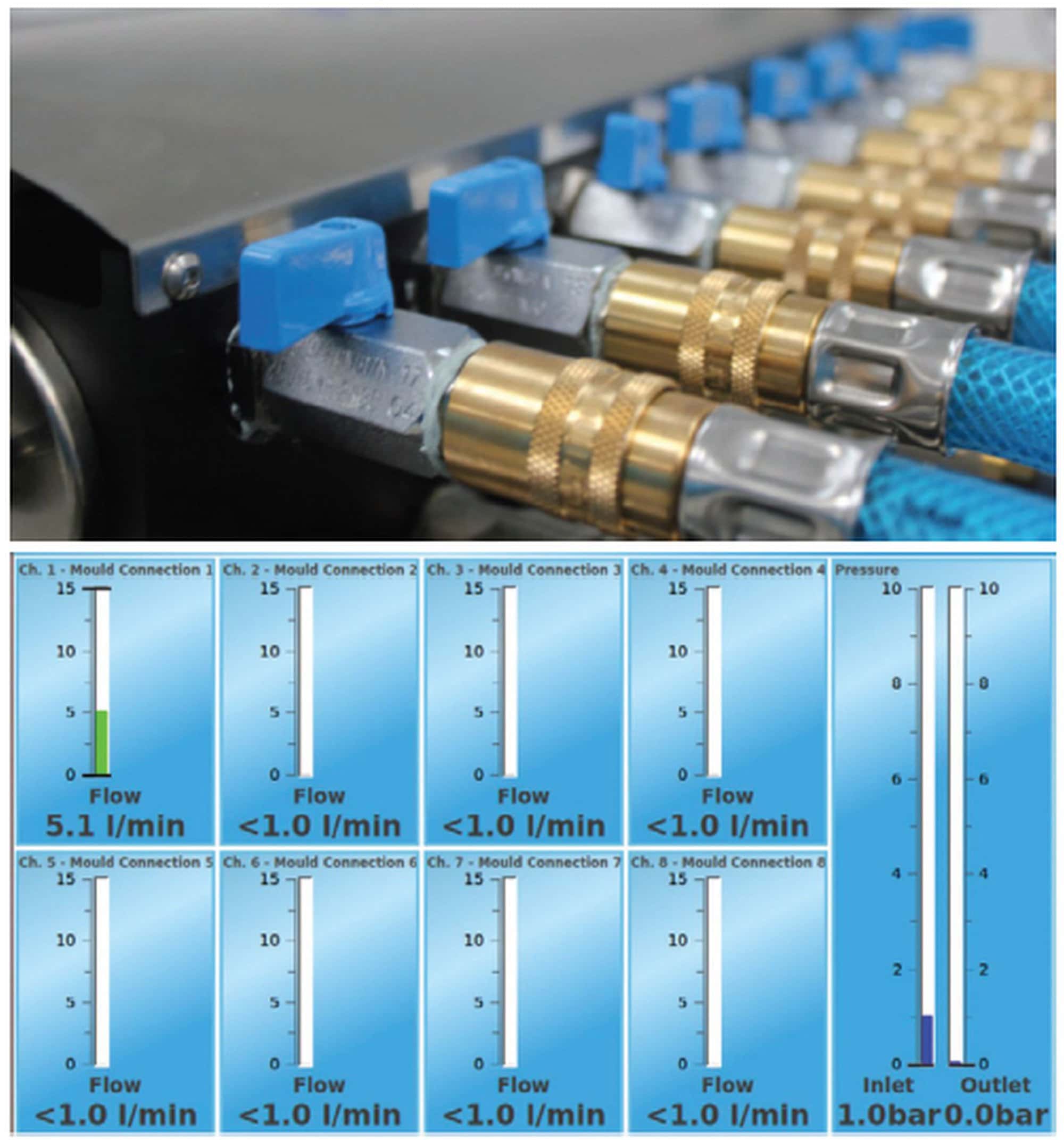

תמונה 2: בדיקות דליפה בערוצי המים של התבנית.

• בדיקת זרימה – לבדיקת זרימת הצנרת, ניתן להריץ בדיקת זרימה אשר צויינה למעלה. אם תוצאות הבדיקה חורגות מהגבולות שהוגדרו למערכת מראש, ניתן לבצע בדיקת לחץ. אם תוצאות אלו אינן חורגות מהגבולות, מקור הבעיה הוא ככל הנראה חסימות או הצטברות חלודה או משקעים בצנרת (תמונה 3).

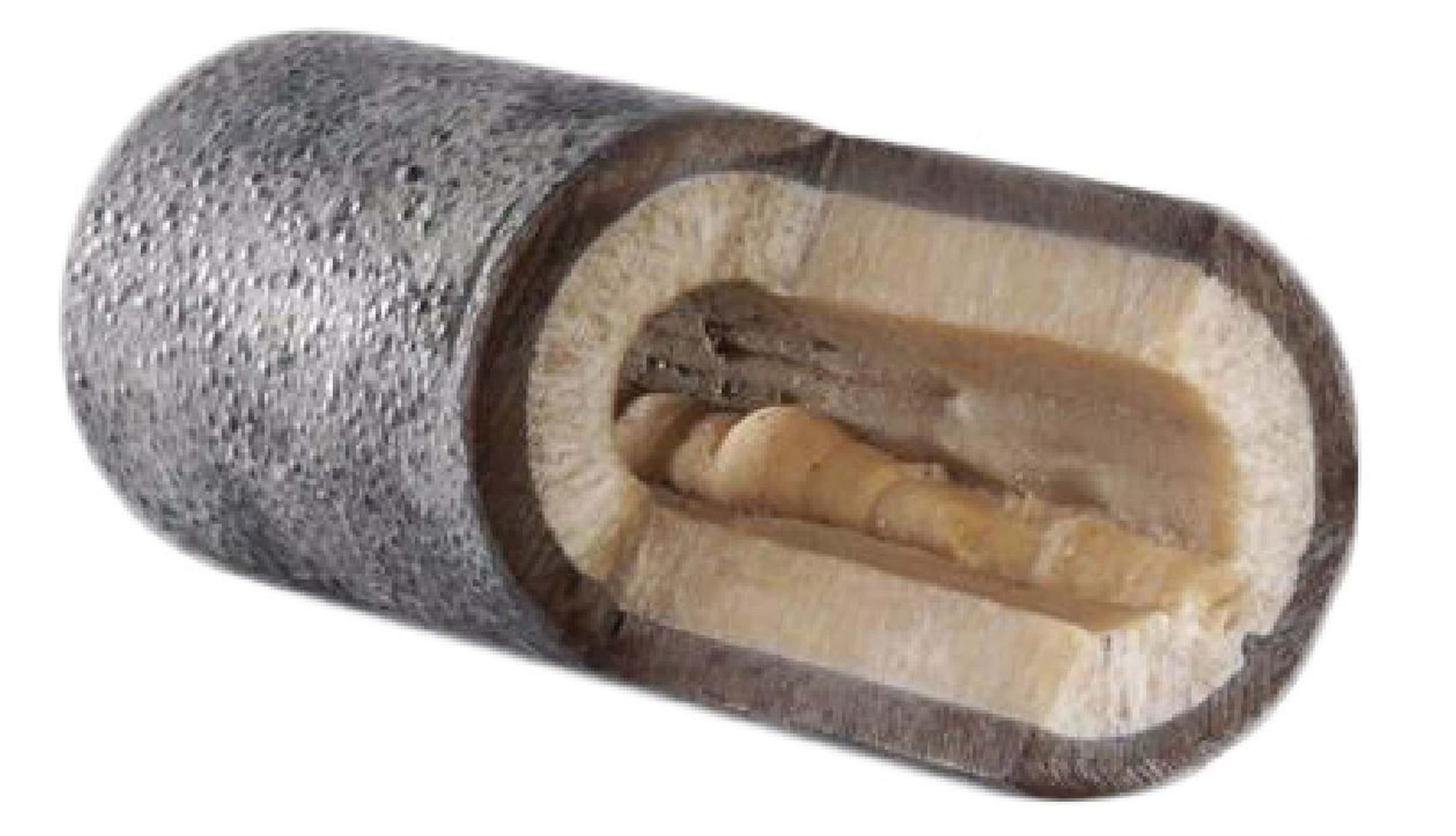

תמונה 3: בדיקת הזרימה בערוצי המים בתבנית.

מערכת ניטור ניידת

Mouldflo מציעה מערכת ניידת המספקת סקירה של מערכות הקירור במהלך הייצור (תמונה 4). ניתן לפקח על עד 24 ערוצי קירור בו זמנית כסטנדרט ולבצע בקרה על מעגלי הקירור בתבנית, טמפרטורה ולחץ כולל זיהוי מהיר ושליחת התראות מפני בעיות. כל המידע ממעגלי הקירור והמניפולד נשמר ביומן העבודה הפנימי של המערכת למעקב אחר ביצועי התבנית וזיהוי תקלות. המערכת קלה להתקנה (Plug & Play) וניתן לנייד אותה בין תבניות שונות ברצפת הייצור בעקבות שינויים או תקלות בקו הייצור, הכל לפי הצורך. כל אלו משפרים את יעילות התהליך, מפחיתים את צריכת האנרגיה ושומרים על תבניות ההזרקה.

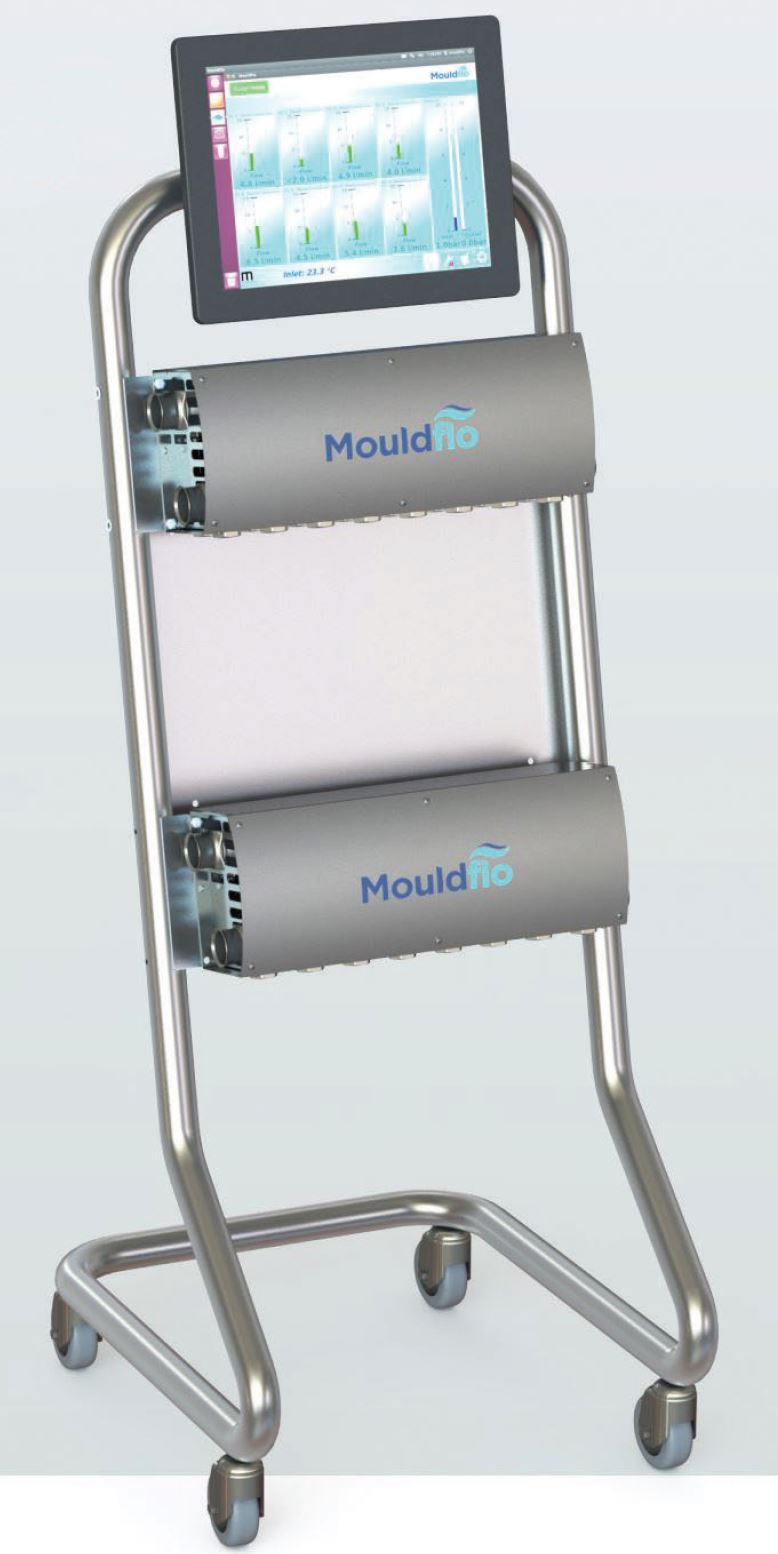

תמונה 4: מערכת ניטור הזרימה של Mouldflo.

למידע נוסף:

אנטק טכנולוגיות לתעשייה, אופיר נווה, 050-339-3366, [email protected]
