גם מדידת MFR וגם ריאומטר קפילרי במכשיר אחד

GÖTTFERT מציגה מכשיר מעבדתי חדש המאפשר לקבל תוצאות זהות לאלו של ריאומטר קפילרי, על פי תקן ISO 11443. זאת לצד מדידות MFR/MVR בעבודה תקנית עם משקלות על פי ISO 1133-1, ISO 1133-2, ASTM D1238

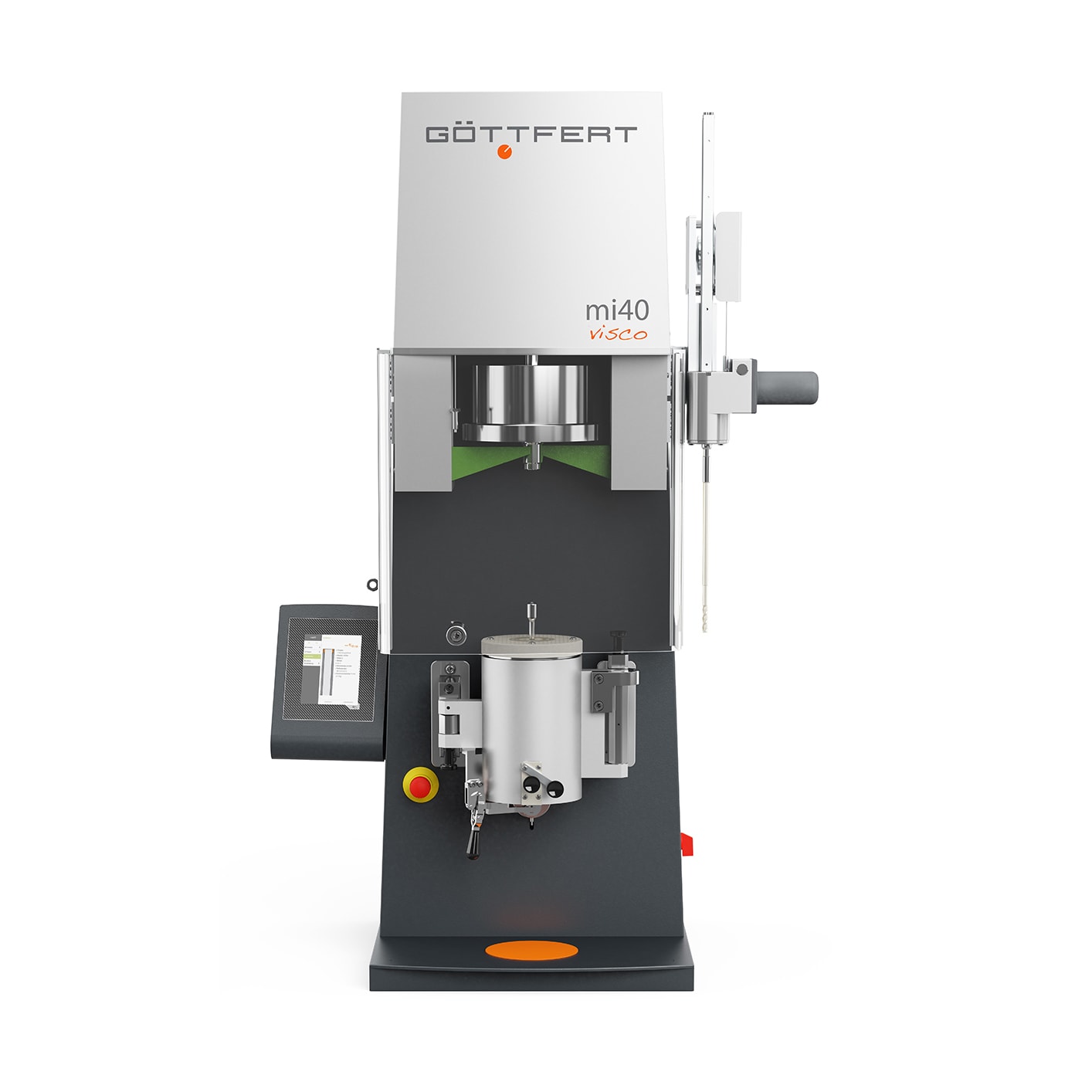

תמונה 1: mi40 Visco – מכשיר חדש מבית GÖTTFERT גם MFI וגם ראומטר קפילרי.

כולנו מכירים את מכשירי ה-MFI העוזרים לנו לקבל אינדיקציה על זרימת ההיתך של הפולימר. ברשותכם, נרצה להתעכב רגע על המילה "אינדיקציה". הנתונים המתקבלים בציוד ה-MFI מאפשרים לנו לקבל את ערכי הצמיגות בנקודה בודדת אחת שלא תמיד משקפת את זרימת הפולימר בתנאי העבודה האמיתיים. כדי לקבל תמונת מצב רחבה יותר ניתן לבצע בדיקות זרימה בריאומטר קפילרי אך הן הצריכו עד עתה השקעה בציוד נוסף שעלותו גבוהה.

בשורה חדשה – MFI המשמש גם כראומטר קפילרי

לאחרונה השיקה GÖTTFERT מכשיר חדש העונה לשם mi40 Visco. מדובר למעשה בשדרוג למכשיר ה-mi40 המוכר, תוך שילוב יכולות מדידה בדומה לריאומטר קפילרי. זאת תוך עמידה בתנאי הבדיקה הרשמיים על פי תקן ISO 11443.

המכשיר החדש מצוייד גם במשקולות הנדרשות לצורכי בדיקה תקנית של MFI וגם במנוע סרבו המאפשר להגיע לקצבי גזירה גבוהים יותר. כוח הבוכנה של המנוע נע בין 0.1-40 מ"מ לשנייה כאשר כוח הבדיקה המקסימאלי עומד על 800 ניוטון. אורך הדיזה 10 מ"מ עם קוטר של 1 מ"מ, מה שמביא אותנו ליחס L/D של 10/1.

בעזרת ה- mi40 Visco ניתן למדוד חומרים בעלי קצב גזירה של עד 1000 [1/s] ועם צמיגות של עד 285 [Pa*s]. תוצאות צמיגות בקצב גזירה זו נפוצות לצרכי בקרה ומוצהרות לרוב בדפי הנתונים של החומר. כך מספק המכשיר פתרון זול, מהיר ונוח לתפעול, למגוון רחב של פולימרים.

פרוצדורה קלה ותוצאות מהירות

הליך הבדיקה במכשיר החדש קל יותר בהשוואה למדידות MFR/MVR סטנדרטיות. בדומה לבדיקות רגילות, ממלאים את קנה הבדיקה בחומר ומריצים את הבדיקה. מדידת הצמיגות מתבצעת בצורה אוטומטית לחלוטין, בהתאם לשיעורי הגזירה שהוגדרו, והיא נמשכת בין 6 ל-15 דקות בלבד.

איך נמדדת את הצמיגות?

הצמיגות מחושבת אוטומטית משני ערכים: קצב ומאמץ הגזירה. קצב הגזירה מחושב על פי גיאומטרית הדיזה ומהירות הבוכנה ואילו מאמץ הגזירה מחושב מהכוח הנמדד ומשקל הבדיקה. תמונה 2 מציגה את הנתונים שנרשמו במהלך בדיקה: לאחר זמן היתוך של 300 שניות הבוכנה מתחילה לנוע מטה במהירות הראשונה שהוגדרה בפרמטרי הבדיקה. לאחר שנמדד כוח יציב המכשיר שומר את ערך הצמיגות הראשון ומופעלת מהירות הבדיקה הבאה. ניתן למדוד עד 10 שיעורי גזירה במילוי יחיד של קנה הבדיקה.

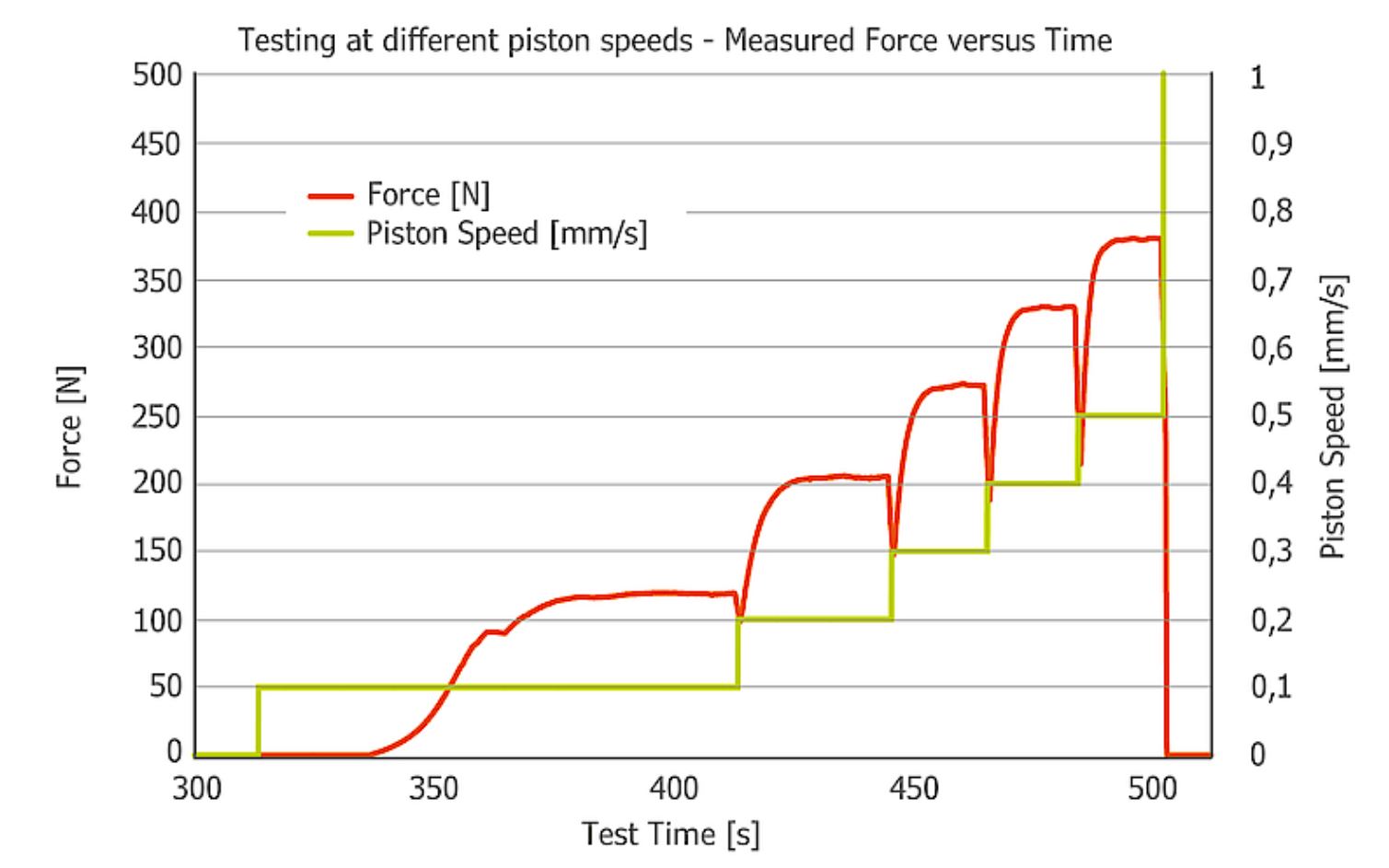

תמונה 2: נתוני בדיקת צמיגות במהירויות בדיקה שונות באמצעות mi40 Visco של GÖTTFERT.

תוצאות שזהות כמעט לריאומטר הקפילרי

על מנת לבחון את דיוק המכשיר נערכה השוואה בין תוצאות הצמיגות שלו לבין תוצאות של ראומטר קפילרי סטנדרטי. בתמונה 3 מוצגות התוצאות של שמונה מדידות צמיגות שבוצעו על ידי mi40 visco וניתן לראות כי הערכים קרובים מאוד לאלו של הריאומטר הקפילרי.

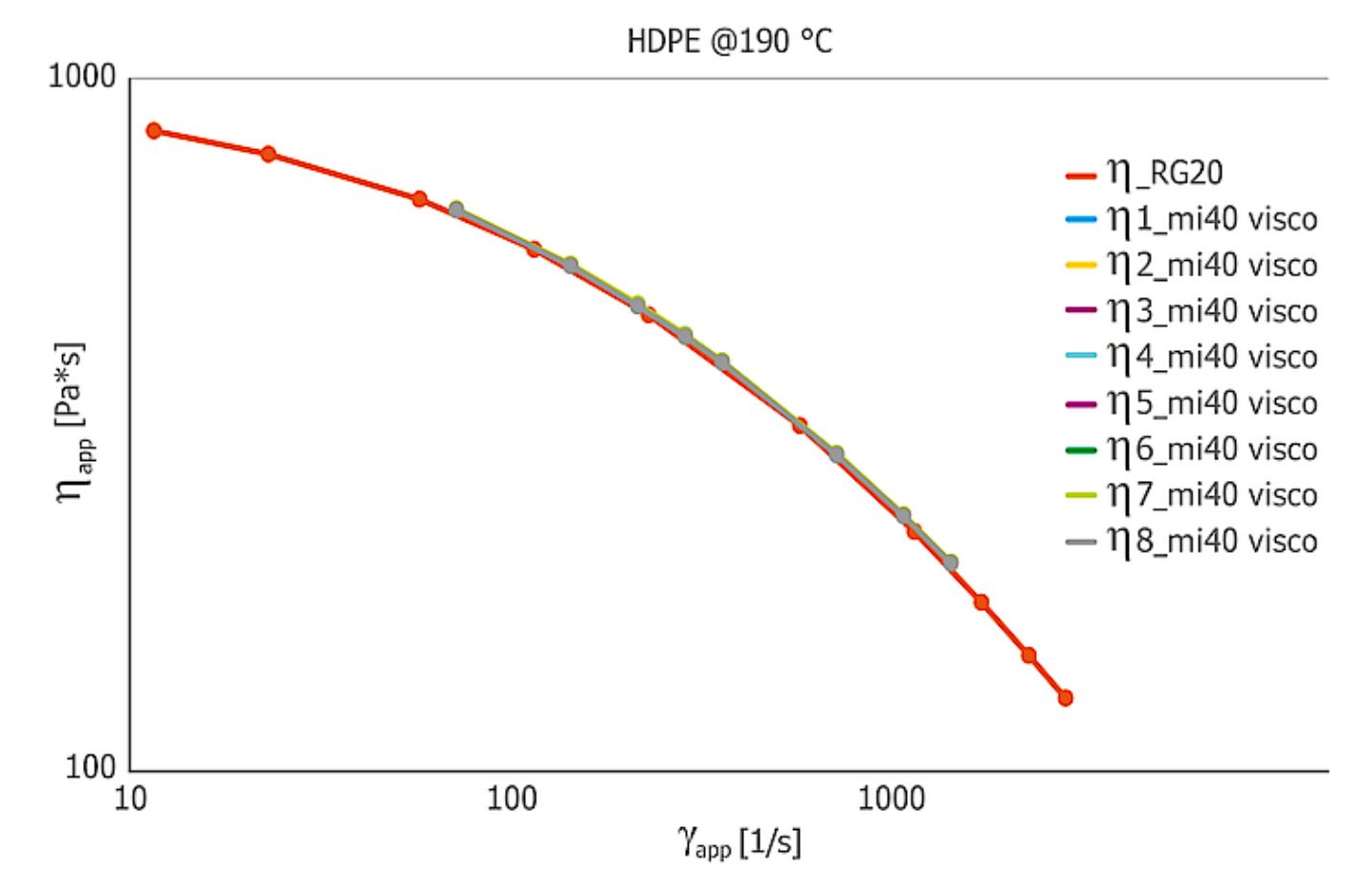

תמונה 3: mi40 visco (תוצאות המדידה בירוק) משחזר כמעט בדיוק את תוצאות המדידה שהתבצעו בריאומטר הקפילרי בלחץ גבוה RG20 (באדום). החומר הנבדק: HDPE עם MFR של 9g / 10min (190 מעלות, 2.16 ק"ג).
